Bộ Điều Khiển Nhiệt Độ Độ Ẩm Đóng Ngắt Relay M453 220VAC

Bộ Điều Khiển Nhiệt Độ Độ Ẩm Đóng Ngắt Relay M453 220VAC

Mã sản phẩm: DAT3647A

Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch Điều Khiển Nhiệt Độ Độ Ẩm Đóng Ngắt Relay sử dụng điện áp nguồn 12VDC hoặc 220VAC , ngõ ra dạng công tắc tiếp điểm relay giúp bạn có thể điều khiển thiết bị sử dụng điện áp AC hoặc DC.

Mạch điều khiển nhiệt độ độ ẩm có hai kênh ngõ ra riêng biệt giúp bạn dễ dàng quản lý tắt mở thiết bị phù hợp cho nhiều ứng dụng khác nhau.

368.000₫ - 412.000₫

368.000₫ - Tiết kiệm:

DC 12V~24V

AC 110V~220V

Thêm vào so sánh

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay 12V 220V - M453 Đóng Ngắt Relay sử dụng điện áp nguồn 12VDC hoặc 220VAC , ngõ ra dạng công tắc tiếp điểm relay giúp bạn có thể điều khiển thiết bị sử dụng điện áp AC hoặc DC.

Bộ điều khiển nhiệt độ và độ ẩm có hai kênh ngõ ra riêng biệt giúp bạn dễ dàng quản lý tắt mở thiết bị phù hợp cho nhiều ứng dụng khác nhau.

Màn hình hiển thị của bộ điều khiển nhiệt độ và độ ẩm sử dụng LED 7 đoạn với 2 hàng màu đỏ và xanh dương hiển thị 2 giá trị nhiệt độ và độ ẩm riêng biệt . Mặt hiển thị có mặt nạ nhựa giúp khách hàng dễ nhìn , thao tác , an toàn và thiết kế tủ đựng đẹp .

Bấm vào đây để tham khảo thêm mạch điều khiển nhiệt độ và độ ẩm khác

Thông số kỹ thuật Bộ điều khiển nhiệt độ và độ ẩm:

Điện áp hoạt động: DC12-24V hoặc AC110V-220V
Phạm vi đo nhiệt độ: -20°C ~ 60°C
Khoảng đo độ ẩm: 0~100%RH
Sai số: ±0.1 °C
Kích thước: 105 x 75 x 38mm

Lưu ý: Sản phẩm mạch điều khiển nhiệt độ và độ ẩm bao gồm 2 dòng điện áp sử dụng khác nhau, quý khách vui lòng kiểm tra đúng loại cần dùng trước khi đặt hàng nhé!

Hướng dẫn sử dụng Bộ điều khiển nhiệt độ và độ ẩm:

Mạch hiển thị nhiệt độ với màn hình LED màu đỏ . Màn hình LED màu xanh hiển thị giá trị độ ẩm, vậy là ngoài chức năng điều khiển còn có chức năng là mạch đo nhiệt độ và độ ẩm

Bước 1: Điều khiển nhiệt độ ngắt relay và ngắt thiết bị độ ẩm:

Nhấn nút SET 1 lần đèn màu đỏ sẽ nháy, nhấn nút mũi tên lên xuống để tùy chỉnh giá trị, khi đạt đến nhiệt độ này thiết bị sẽ được tắt đi.
Nhấn nút SET 1 lần nữa đèn mày xanh sẽ nháy, nhấn nút mũi tên lên xuống để tùy chỉnh giá trị mạch điều khiển độ ẩm khi đạt đến mức cài đặt sẽ được tắt đi.
Mạch sẽ tự động lưu lại giá trị và trở về màn hình chính sau 5 giây không thao tác.

Bước 2: Cài đặt chế độ hoạt động và độ chênh lệch:

Để cài đặt chế độ hoạt động cho nhiệt độ, nhấn giữ nút mũi tên hướng lên trong 3 giây, màn hình sẽ hiển thị giao diện cài đặt khống chế nhiệt độ với các chức năng được mô tả trong bảng sau:

Mã	Chức năng	Tùy chọn	Mặc định
C - 0	Chế độ làm nóng hoặc làm mát	L:làm nóng H:làm mát	L - làm nóng
C - 1	Điều chỉnh chênh lệch nhiệt độ	0.1 ~ 50°C	2.0°C
C - 2	Điều chỉnh sai số	-10°C ~ +10°C	0.0°C

Để cài đặt chế độ hoạt động cho độ ẩm, nhấn giữ nút mũi tên hướng xuống trong 3 giây, màn hình sẽ hiển thị giao diện cài đặt khống chế nhiệt độ với các chức năng được mô tả trong bảng sau:

Mã	Chức năng	Tùy chọn	Mặc định
H - 0	Chế độ phun ẩm hoặc hút ẩm	L:phun ẩm H:hút ẩm	L - phun ẩm
H - 1	Điều chỉnh chênh lệch độ ẩm	0.1 ~ 50%RH	10%RH
H - 2	Điều chỉnh sai số	-10%RH ~ +10%RH	0.0%RH

Ví dụ: Bạn cần bật thiết bị làm mát khi nhiệt độ vượt trên 30 độ và tắt thiết bị làm mát khi nhiệt độ hạ xuống 20 độ. Đồng thời thiết bị phun ẩm sẽ được bật khi độ ẩm dưới 50%RH và được tắt khi độ ẩm đạt đến 80%RH thì thao tác cài đặt như sau:

Về nhiệt độ: Thiết bị làm mát sẽ ngắt khi thấp hơn 20 độ, vậy bạn cần cài đặt giá trị nhiệt độ ngắt là 20, độ chênh lệnh là 10 độ và bạn cần chọn chế độ làm mát (Chế độ C-0 = H)
Về độ ẩm: Thiết bị phun ẩm sẽ ngắt khi độ ẩm đạt 80%RH, vậy bạn cần cài đặt giá trị độ ẩm là 80, độ chênh lệch là 30 và bạn cần chọn chế độ phun ẩm (Chế độ H-0 = L)
Thứ tự cài đặt như sau:
- Nhấn SET 1 lần -> Đèn đỏ nháy -> Nhấn nút mũi tên để chọn giá trị 20 -> Tiếp tục nhấn SET 1 lần nữa -> Đèn xanh nháy -> Nhấn nút mũi tên để chọn giá trị 80 -> Sau 10 giây không thao tác giá trị sẽ được lưu lại.
- Nhấn giữ nút mũi tên hướng LÊN trong 3 giây -> Màn hình đèn đỏ hiển thị C-0 -> Nhấn nút SET để vào cài đặt chế độ C-0 -> Màn hình hiển thị L,Nhấn nút mũi tên để chọn giá trị H -> Nhấn nút SET 1 lần nữa để trở lại tùy chọn C-0 -> Nhấn nút mũi tên để chọn chế độ C-1 -> Nhấn SET để cài đặt C-1 -> Màn hình hiển thị 2.0 , nhấn nút mũi tên để tăng đến 10.0(đây là nhiệt độ chênh lệch) -> Như vậy là xong phần nhiệt độ, các giá trị sẽ được lưu lại sau 10 giây không thao tác.
- Nhấn giữ nút mũi tên hướng XUỐNG trong 3 giây -> Màn hình đèn xanh hiển thị H-0 -> Nhấn nút SET để vào cài đặt chế độ H-0 -> Màn hình hiển thị L, vẫn giữ nguyên giá trị này -> Nhấn nút SET 1 lần nữa để trở lại tùy chọn H-0 -> Nhấn nút mũi tên để chọn chế độ H-1 -> Nhấn SET để cài đặt H-1 -> Màn hình hiển thị 10 , nhấn nút mũi tên để tăng đến 30(đây là độ ẩm chênh lệch) -> Như vậy là hoàn tất các bước cài đặt, các giá trị sẽ được lưu lại sau 10 giây không thao tác.

Ứng dụng thực tế hệ thống điều khiển nhiệt độ độ ẩm:

điều khiển nhiệt độ trong nhà lưới , điều khiển nhiệt độ nhà yến, bộ điều khiển nhiệt độ lò ấp, tủ điều khiển nhiệt độ , máy ấp trứng gà mini , tự làm máy ấp trứng bằng thùng xốp , ...

Video hướng sử dụng bộ điều khiển nhiệt độ độ ẩm

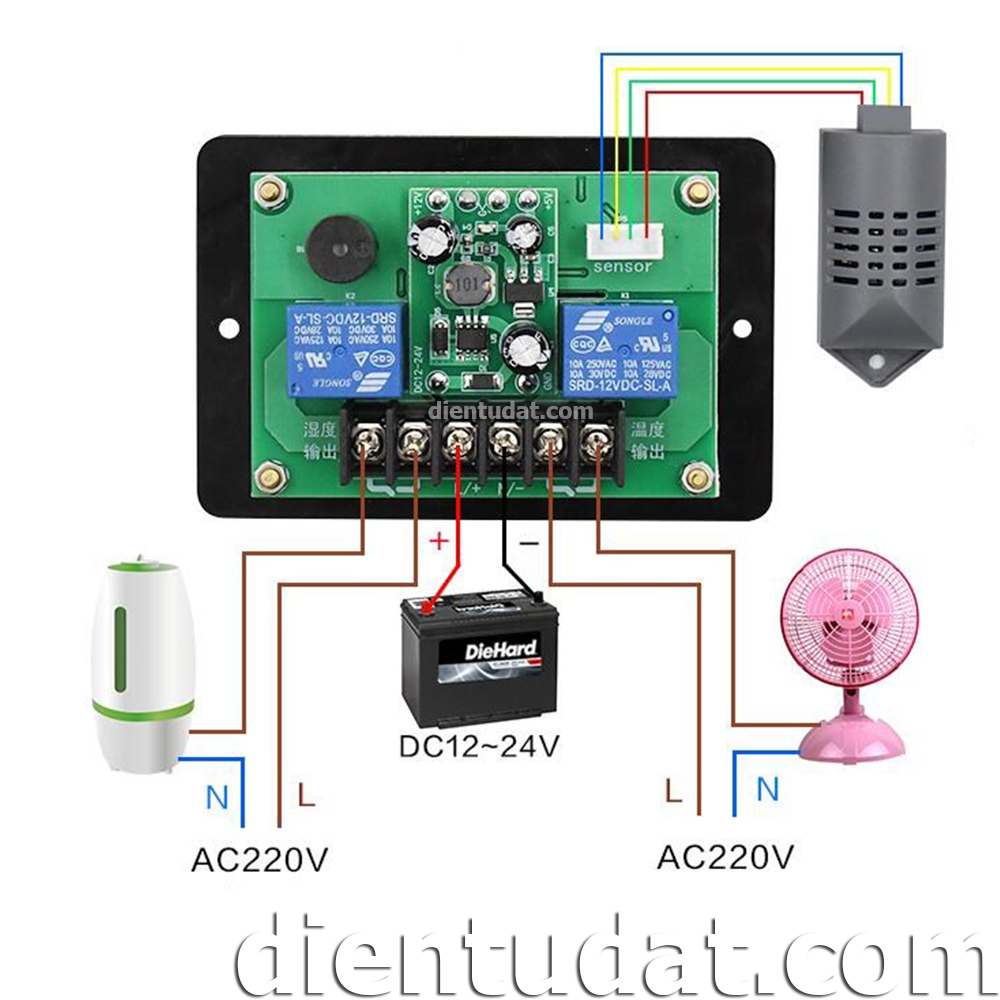

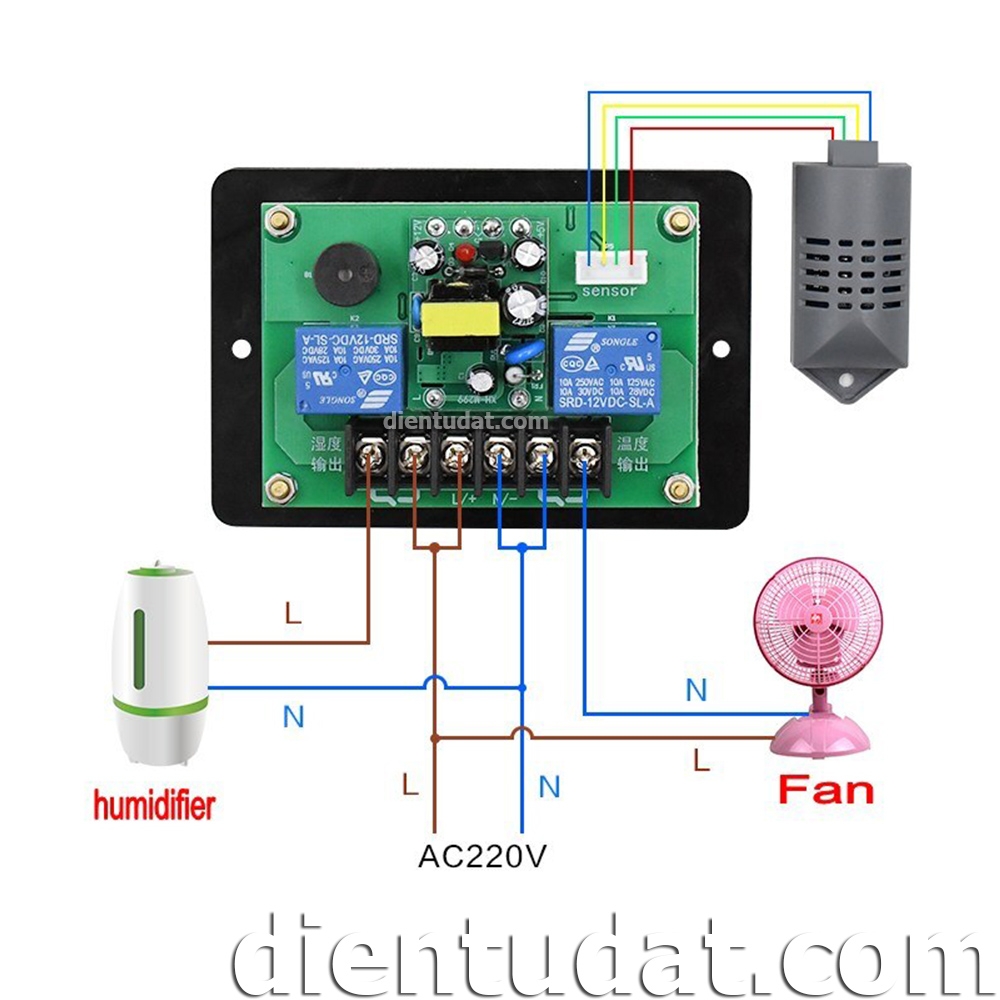

Sơ đồ đấu dây bộ điều khiển nhiệt độ độ ẩm

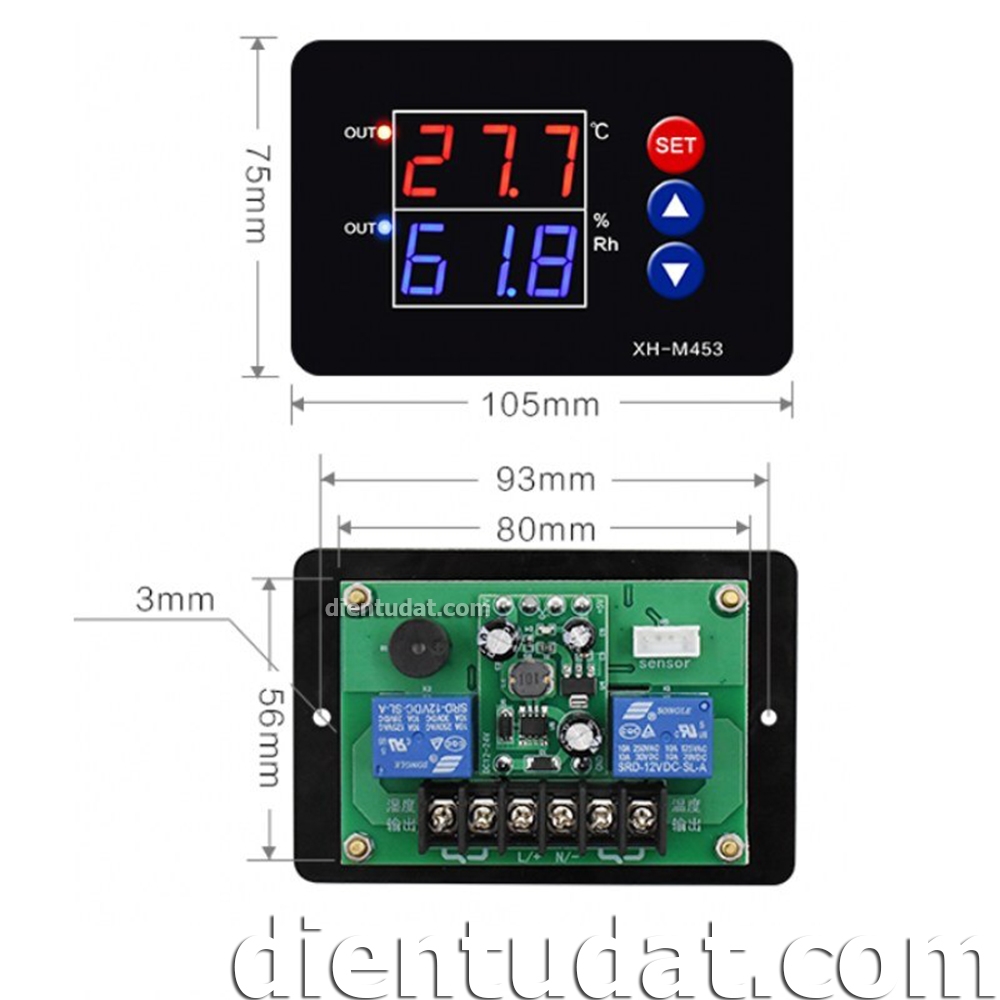

Kích thước:

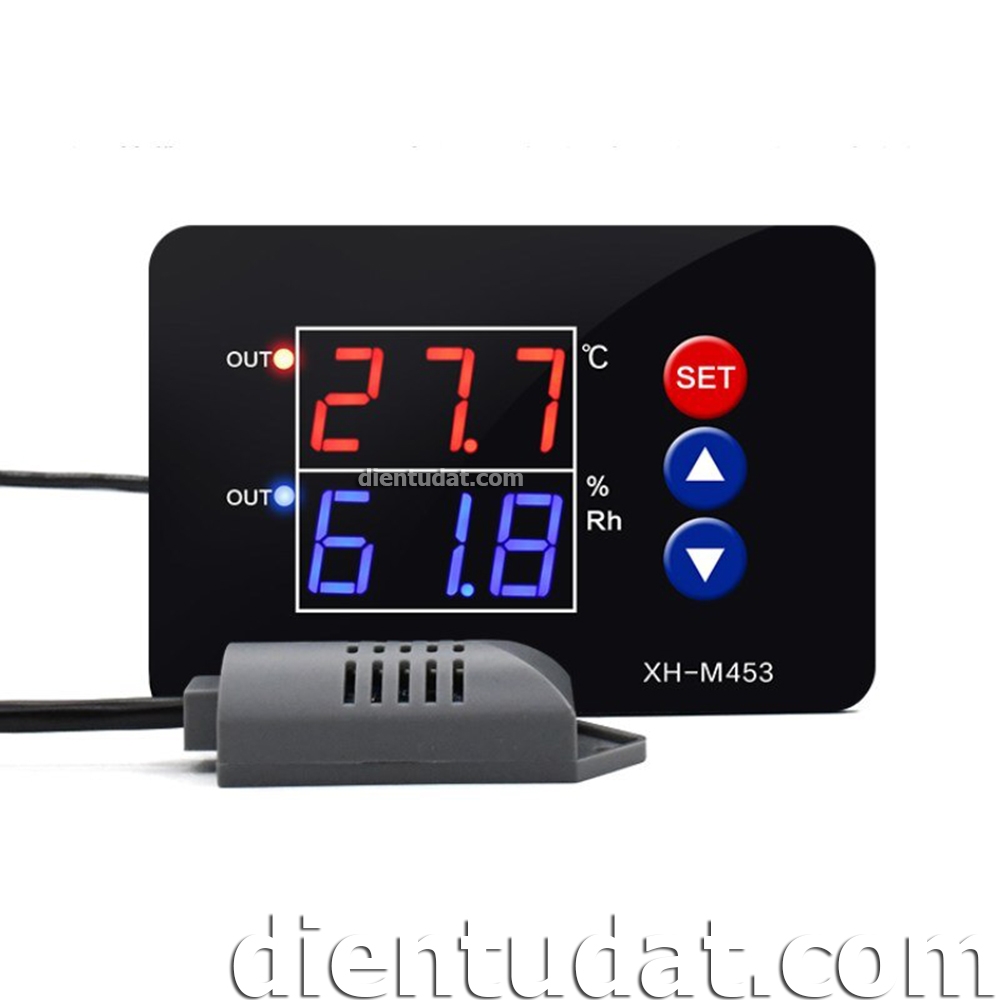

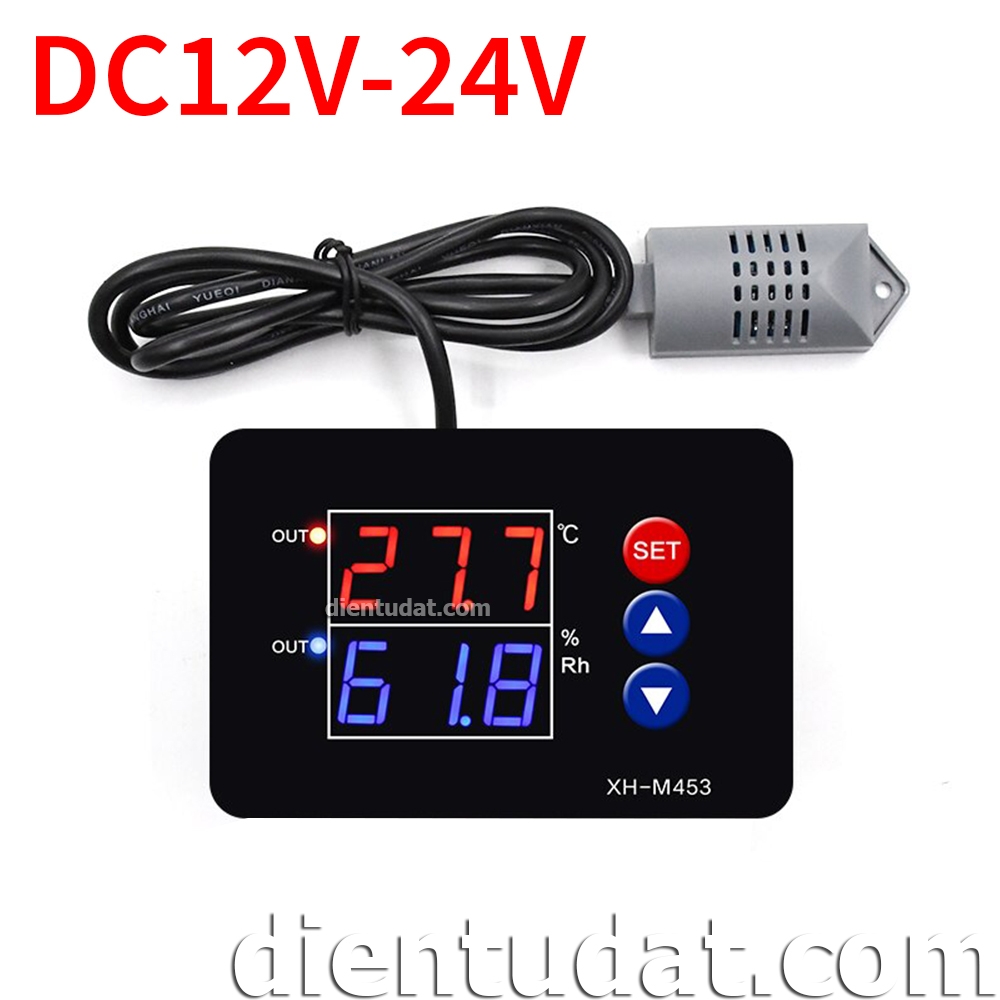

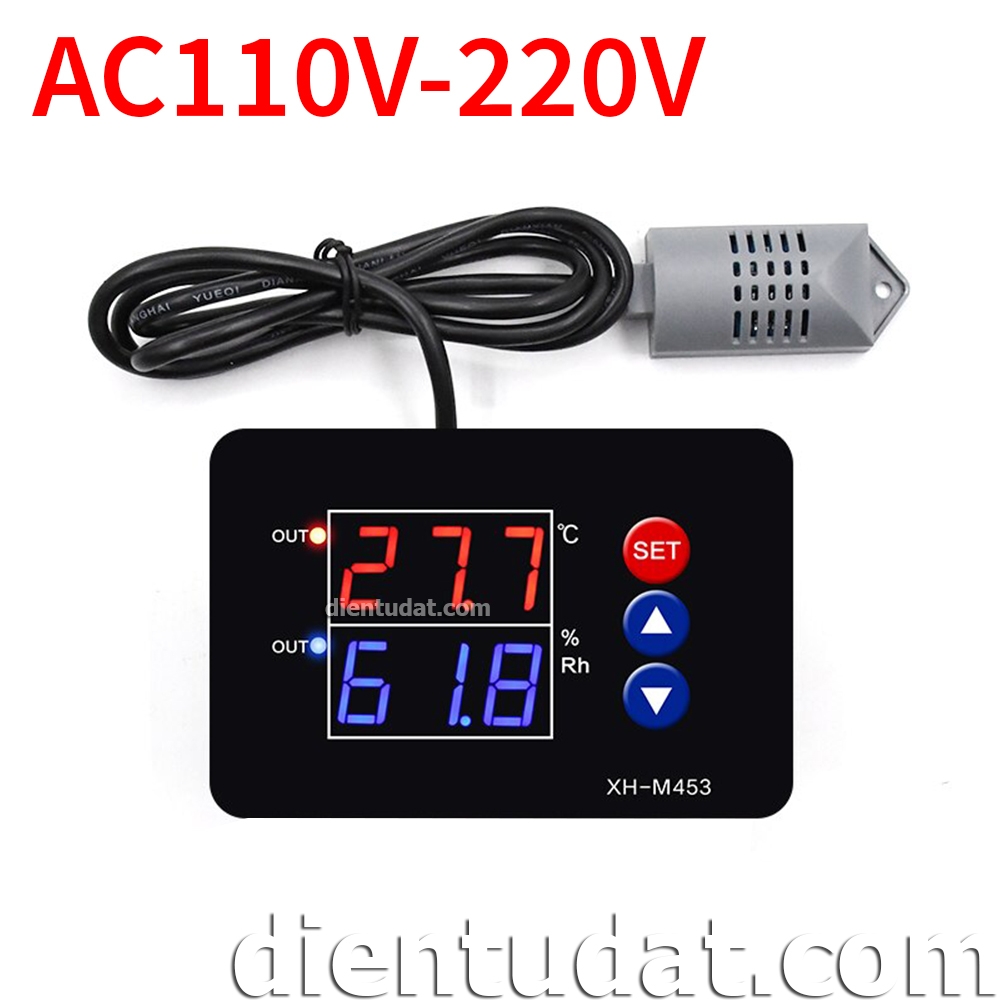

Hình ảnh sản phẩm:
