Bộ điều khiển sạc năng lượng mặt trời USB 12V/24V 20A được sử dụng điều khiển điện áp thu được từ pin mặt trời luôn ổn định để sạc cho Ắc Quy 12V hoặc 24V với công suất tải lên đến 240W cho điện áp 12V và 480W cho điện áp 24V.
Bộ điều khiển sạc năng lượng mặt trời USB 12V/24V 20A được thiết kế nhỏ gọn và cách sử dụng đơn giản với các hình ảnh hướng dẫn được in sẵn trên mặt sản phẩm. Ngoài ra sản phẩm còn được trang bị 2 ngõ ra cổng USB hỗ trợ sạc điện thoại,...
Đặc điểm nổi bật của bộ điều khiển sạc là tự động nhận diện Ắc Quy là 12V hay 24V để đưa điện áp sạc phù hợp cho Ắc Quy.
Lưu ý:
- Ở lần đầu tiên kết nối Ắc Quy với Bộ điều khiển bạn cần đảm bảo pin vẫn đủ điện áp để Bộ điều khiển nhận diện được điện áp cần cung cấp sạc.
- Nên sử dụng dây nối với Ắc Quy loại tốt và ngắn nhất có thể để tránh làm tổn thất điện áp trên dây.
- Bộ điều khiển sạc năng lượng mặt trời USB 12V/24V 20A chỉ sử dụng để sạc cho Ắc Quy chì 12/24V OPEN, AGM, GEL. Không sử dụng để sạc cho pin Li-on hay bất kì loại pin nào khác.
- Bộ điều khiển sạc năng lượng mặt trời USB 12V/24V 20A chỉ sử dụng với ngõ vào là pin năng lượng mặt trời, tuyệt đối không sử dụng bộ nguồn DC nào khác, điều này sẽ gây cháy mạch điều khiển sạc.
- Với Ắc Quy 12V nên sử dụng tấm pin mặt trời 18V và với Ắc Quy 24V nên sử dụng tấm pin mặt trời 36V.
- Không nên sử dụng tấm pin mặt trời 36V với Ắc Quy 12V, điều này sẽ làm giảm tuổi thọ của Bộ điều khiển sạc nếu sử dụng trong thời gian dài.
Thông số kỹ thuật:
- 02 cổng USB hỗ trợ sạc điện thoại
- Có đèn LED báo hiệu: sạc, dung lượng bình ắc quy và báo tải.
- Có LCD hiển thị
- Điện áp: 12V / 24V tự động
- Dòng nạp: 20A
- Dòng xả: 20A
- Quá tải & bảo vệ ngắn mạch. Ngắt đảo ngược & chống phân cực
- Nhiệt độ làm việc: -35 ° C đến +60 ° C
- Tiêu thụ: ≤10mA
- Ngừng xả: 10.7V (mặc định, điều chỉnh được)
- Kết nối lại: 12.6V (mặc định, điều chỉnh được)
- Kích thước: 133 x 70 x 32mm
CẢNH BÁO: Bộ điều khiển sạc và Ắc quy cần được lắp đặt cách xa các môi trường nóng và ẩm và cách xa các vật liệu dễ cháy và dễ nổ.
Khi sử dụng bộ điều khiển, đặt bộ điều khiển ở nơi thoáng khí, không che bộ điều khiển hoặc cài đặt nó trên xe.
------------------------------------------------------------------------
Các câu hỏi thường gặp:
- Bộ 10A, 20A, 30A có thể được kết nối với số lượng các tấm pin mặt trời ngói (W)?
- 10A: 120W trở xuống.
- 20A: 240W hoặc ít hơn.
- 30A: 360W hoặc ít hơn.
- Bộ điều khiển này có hỗ trợ pin lithium không?
- Sản phẩm chỉ hỗ trợ nạp pin axit chì, không hỗ trợ pin lithium.
- Bảng năng lượng mặt trời của tôi là 36V200W, có thể sạc cho pin 12V không?
- Sạc pin 12V, điện áp điều khiển bảng điện năng lượng mặt trời giữa 17-23V.
- Sạc pin 2V, điện áp hoạt động của bảng điều khiển năng lượng mặt trời từ 36-46V.
- Cần xác định nhận diện và điện áp hoạt động của bảng năng lượng mặt trời có thể được sử dụng trong phạm vi này, nếu quá lớn, sẽ làm hỏng bộ điều khiển.
- Biến tần có thể được nối với phía tải của bộ điều khiển?
- Vui lòng kết nối Biến tần trực tiếp vào pin, không thể kết nối với phía bộ điều khiển.
- Bộ điều khiển có yêu cầu về dung lượng pin không?
- Không, miễn là điện áp có thể tương ứng (nhưng dung lượng pin tối đa của bo mạch để tương ứng). Ví dụ: năng lượng mặt trời bảng điều khiển có dòng là 5 A, dung lượng pin là tốt 50AH, tấm pin mặt trời có dòng 10A , dung lượng pin là tốt 100Ah, không sử dụng một bảng lớn để sạc pin nhỏ, rất nguy hiểm.

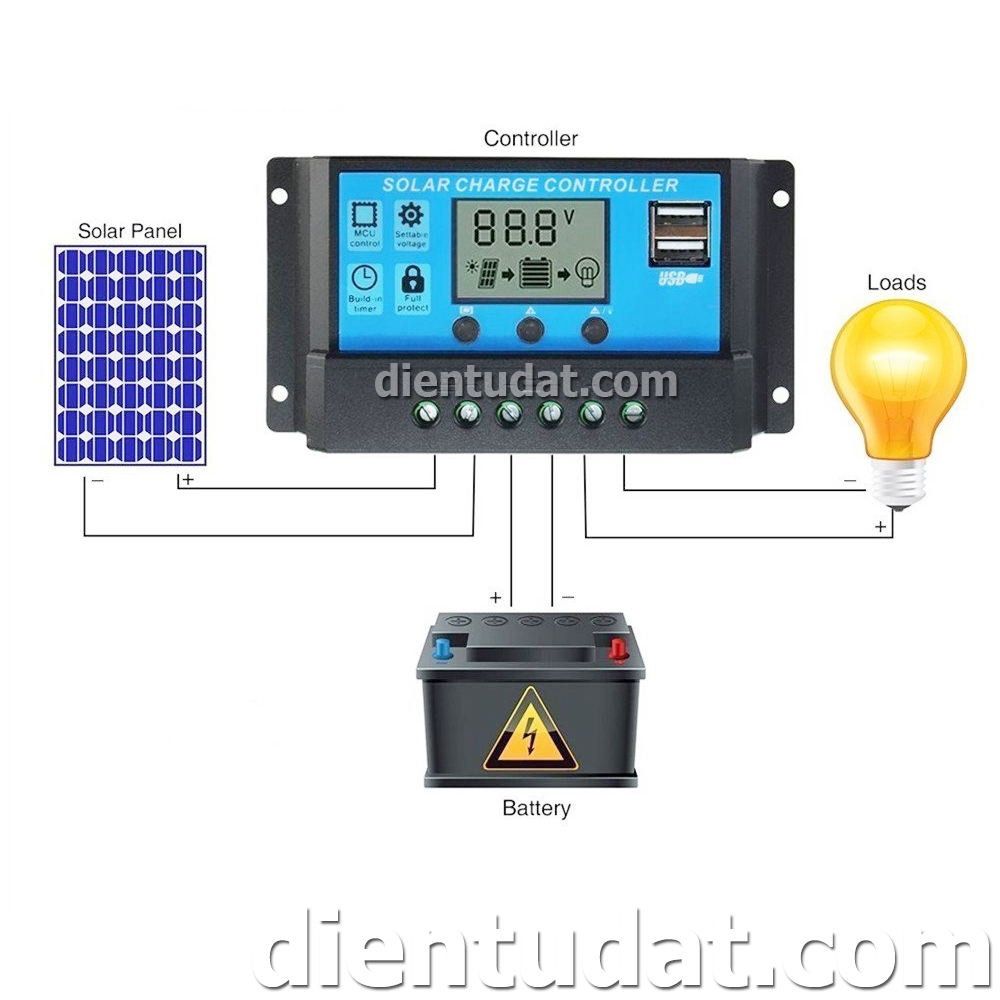

- Thứ tự kết nối Pin mặt trời, Ắc quy và Bộ điều khiển như thế nào?
- Hãy nhớ lắp Ắc quy trước (để đảm bảo Ắc quy còn đủ điện), sau đó lấy tấm pin mặt trời. Khi tháo dỡ, hãy tháo các tấm pin mặt trời, và sau đó tháo Ắc quy, hãy cẩn thận theo thứ tự truy cập, nếu không nó có thể làm hỏng bộ điều khiển và các thành phần khác.

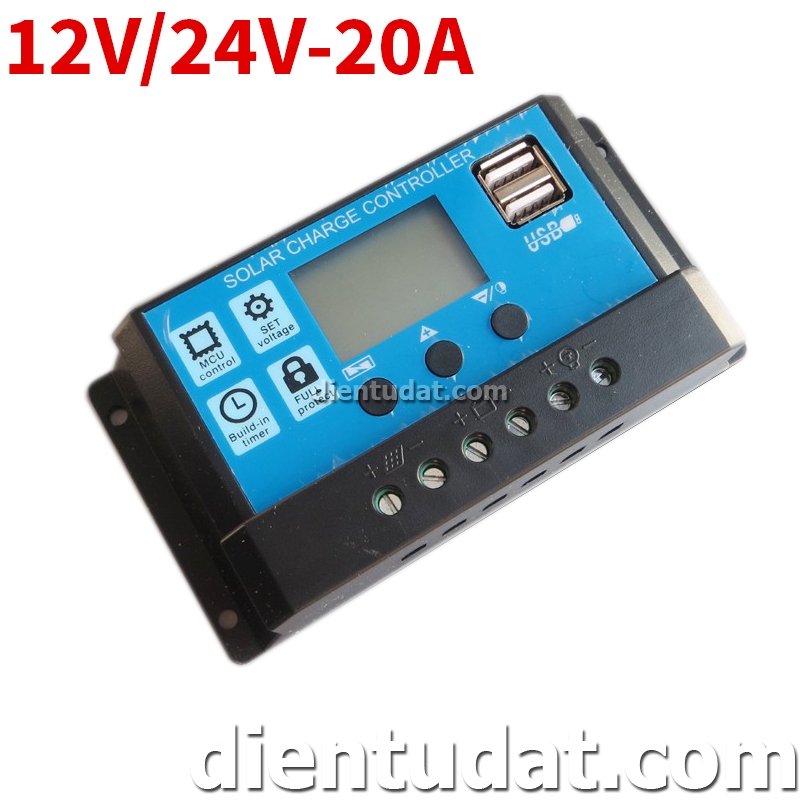

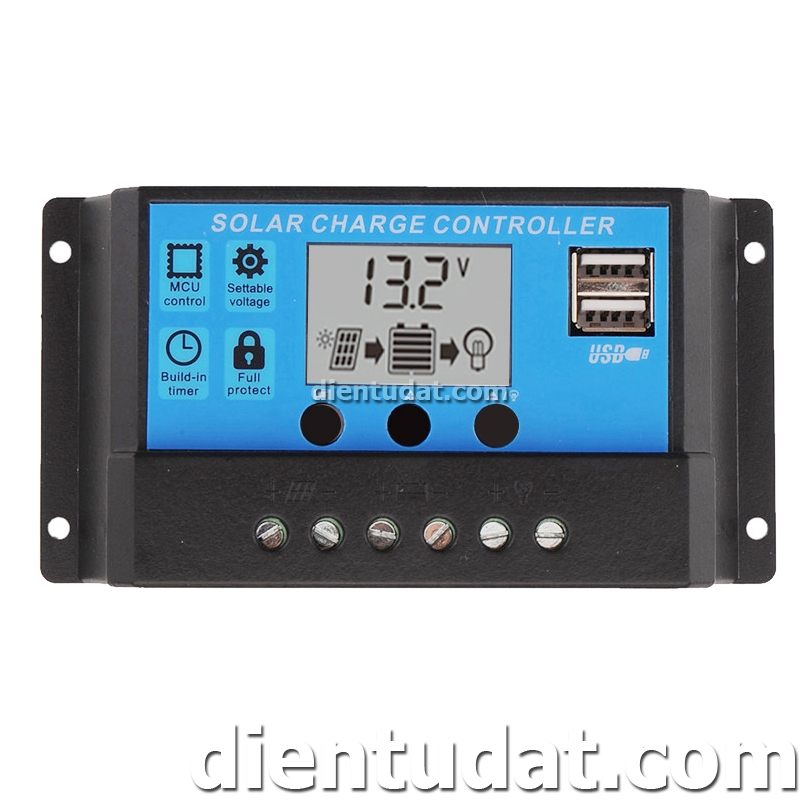

Hình ảnh sản phẩm:
