Hướng Dẫn Kết Nối Cảm Biến DHT22 Và Mạch Arduino

Cảm biến DHT22 là một cảm biến đo nhiệt độ và độ ẩm tương đối. Nó thường được sử dụng trong các dự án Arduino và điện tử. Dưới đây là hướng dẫn kết nối cảm biến DHT22 với mạch Arduino:

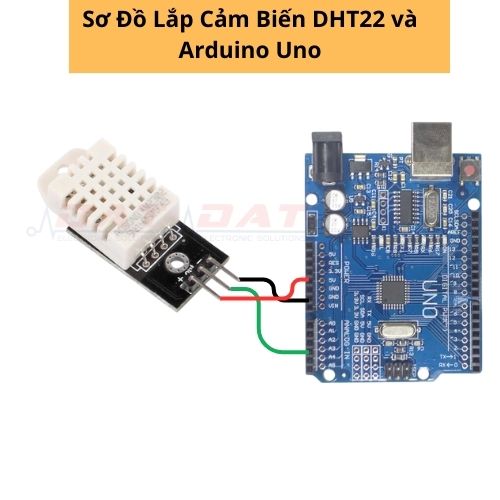

1.Kết nối vật lý:

Chân 1 (5V) của DHT22 kết nối với chân 5V trên Arduino.
Chân 2 (dữ liệu) của DHT22 kết nối với chân A3 trên Arduino.
Chân (GND) của DHT22 kết nối với chân GND trên Arduino.

2.Thư viện và mã:

Đầu tiên, bạn cần tải và cài đặt thư viện hỗ trợ sử dụng DHT22 cho Arduino download tại đây.
Sau đó, sử dụng mã sau để đọc nhiệt độ và độ ẩm từ cảm biến DHT22:

CODE mẫu

#include <DHT.h>
const int DHTPIN = A3; // Đọc dữ liệu từ DHT22 ở chân A3 trên mạch Arduino
const int DHTTYPE = DHT22; // Khai báo loại cảm biến (DHT22)

DHT dht(DHTPIN, DHTTYPE);

void setup() {
Serial.begin(9600);
dht.begin();
}

void loop() {
float humidity = dht.readHumidity();
float temperature = dht.readTemperature();

Serial.print("Nhiệt độ: ");
Serial.print(temperature);
Serial.print(" °C, Độ ẩm: ");
Serial.print(humidity);
Serial.println(" %");

delay(2000); // Đọc lại cảm biến sau mỗi 2 giây
}

3.Hiển thị kết quả:

Đầu tiên, bạn cần tải và cài đặt thư viện hỗ trợ sử dụng DHT22 cho Arduino.
Sau đó, sử dụng mã sau để đọc nhiệt độ và độ ẩm từ cảm biến DHT22:
Kết quả nhiệt độ và độ ẩm sẽ được hiển thị trên cổng Serial Monitor của Arduino IDE.
