Hướng Dẫn Nạp Chương Trình Cho KIT Nhúng WT126 Mạch Phát Triển STM8

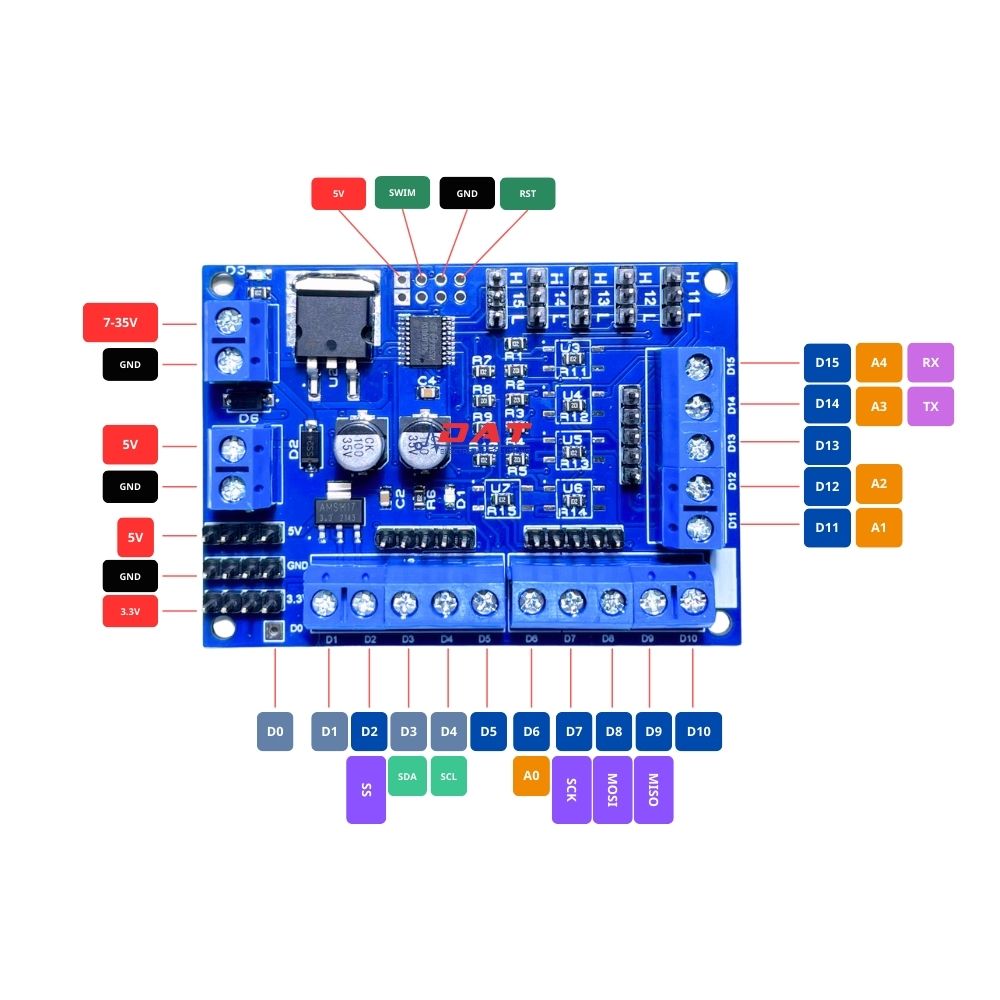

I.Giới thiệu KIT Nhúng WT126 Mạch Phát Triển STM8
KIT Nhúng WT126 là một mạch phát triển mạnh mẽ sử dụng vi điều khiển STM8, được thiết kế để giúp các nhà phát triển dễ dàng tiếp cận và thử nghiệm các ứng dụng nhúng. Mạch này đặc biệt phù hợp cho các dự án liên quan đến điều khiển, tự động hóa, và các hệ thống nhúng phức tạp khác.
Thông số kỹ thuật:
- Vi điều khiển: STM8S003F3P6
- Nguồn cấp: DC 12V / 5V
- Giao diện kết nối: Jack domino vặn vít / Header đực 2.54mm
- Số chân I/O: 16
- Nguồn phụ ngõ ra: 5V và 3.3V
II.Chuẩn bị.

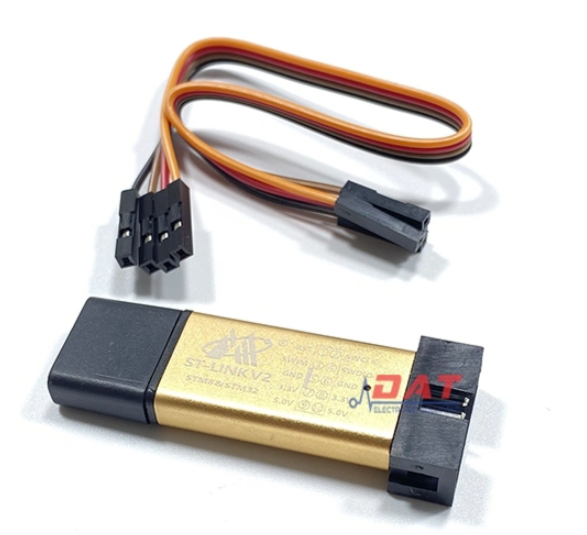

Đế nạp được chương trình chúng ta cần có Mạch Nạp ST-LINK-V2 STM8
III.Kết nối .

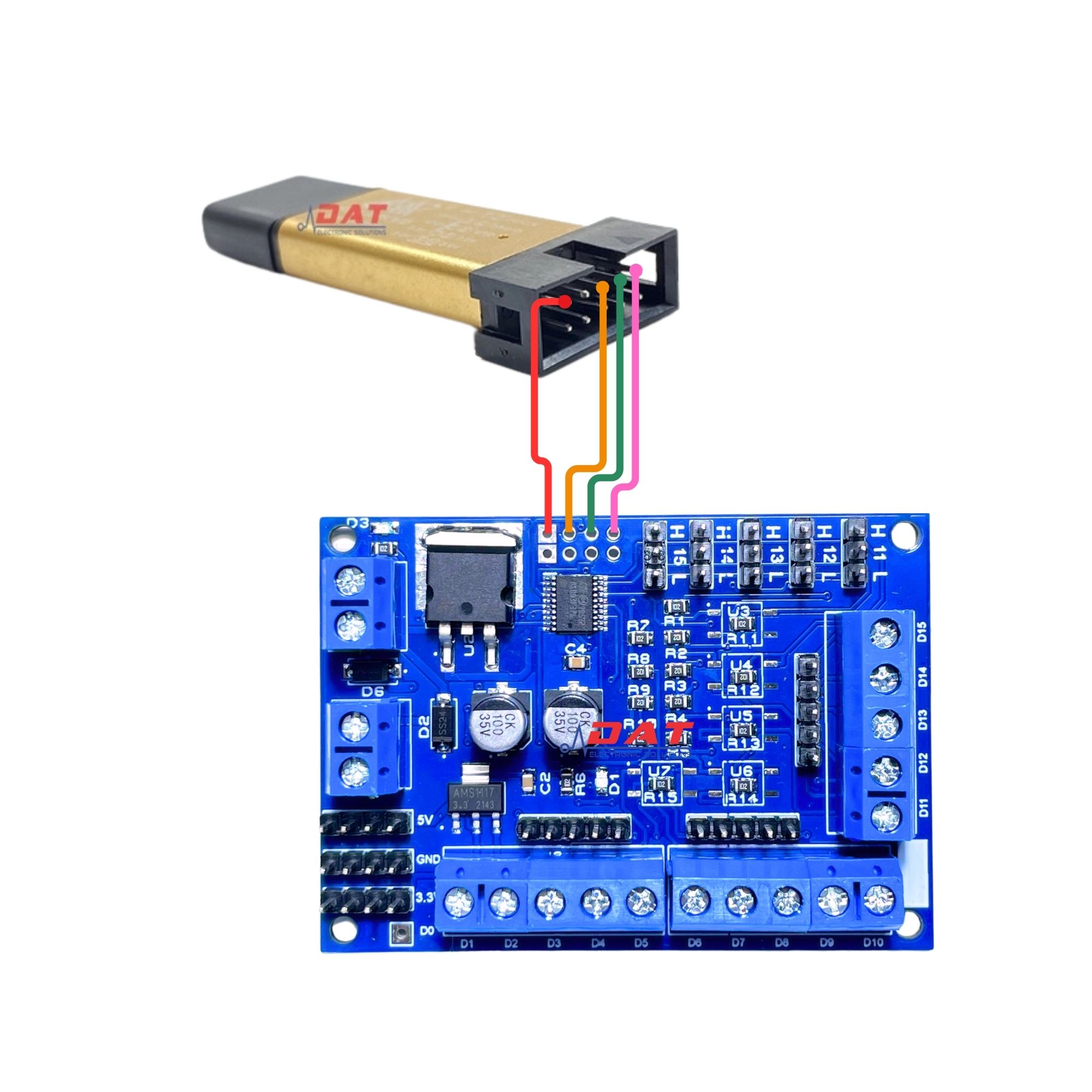

Kết nối chân:
- 5V <===> 5V
- SWIM <===> SWIM
- GND <===> GND
- RST <===> NRST
IV.Cài đặt và nạp code.
Bước 1:

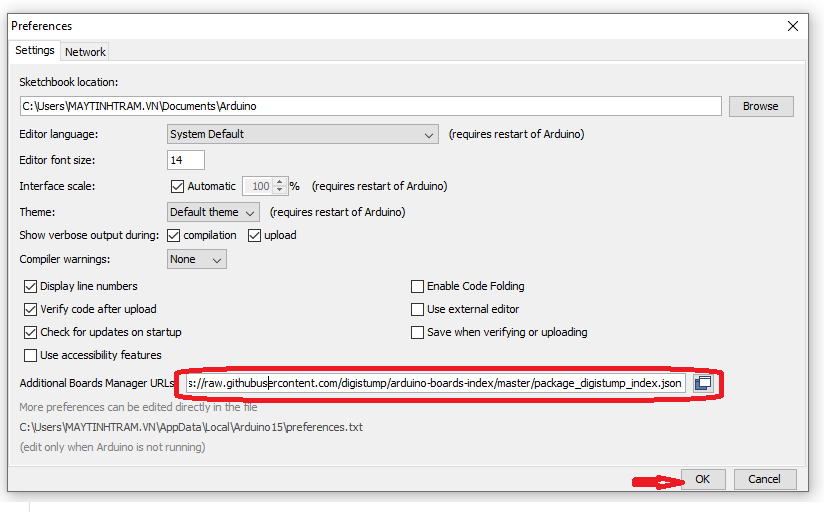

Mở Arduino IDE, vào File -> Preferences. Vị trí Additional Boards Manager URLs thêm đường dẫn: https://github.com/tenbaht/sduino/raw/master/package_sduino_stm8_index.json sau đó nhấn OK.

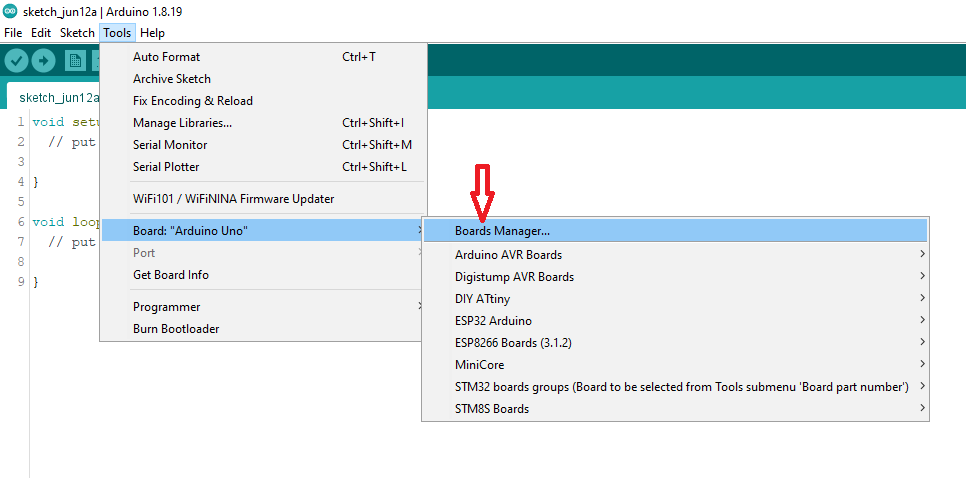

Bước 2 : Chon Tools >> chọn Board >> chọn board Manager

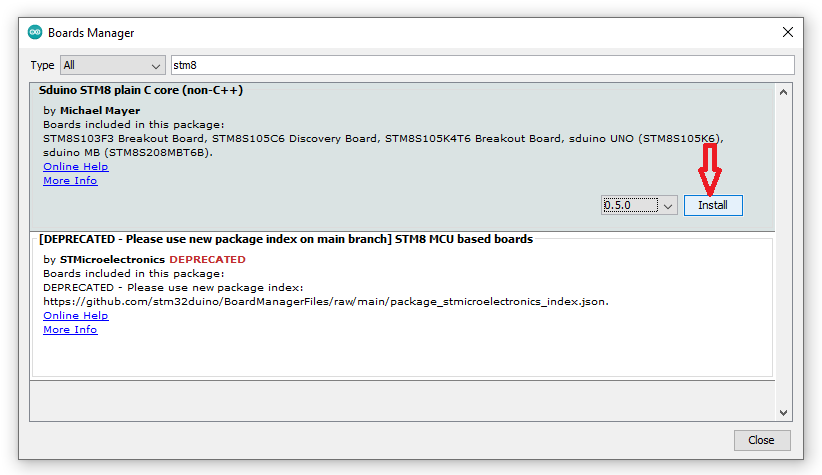

Bước 3 : Trên thanh tìm kiếm nhập " stm8" >> chọn install ( Sduino STM8 plan C core )

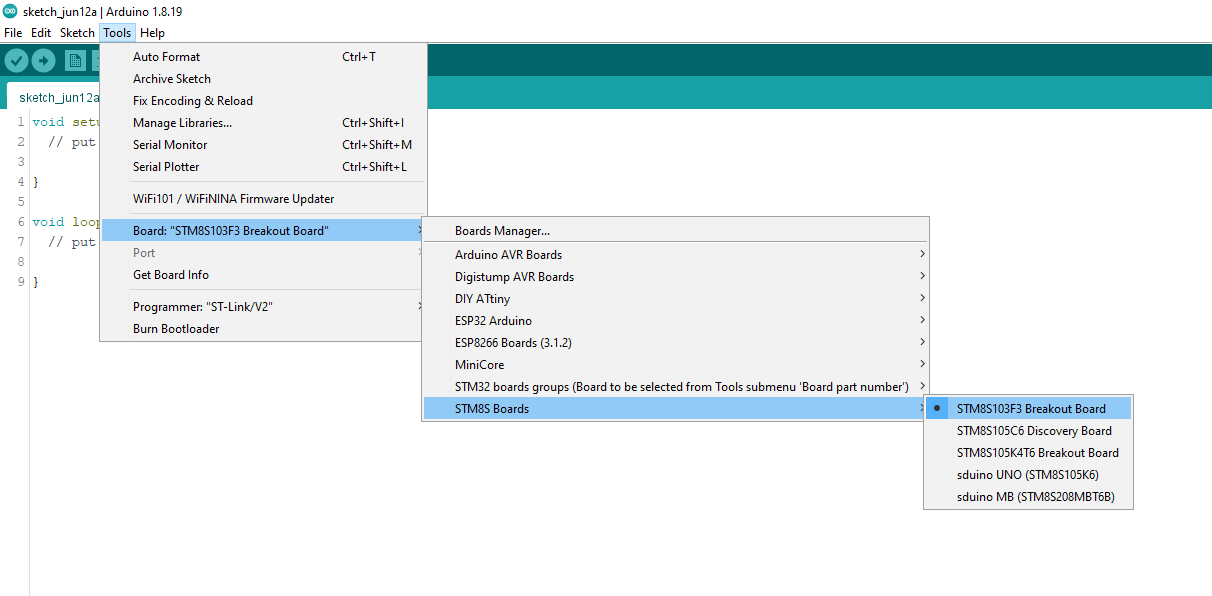

Bước 4 : Chọn Tools >> Board >> STM8S boards >> STM8S103F

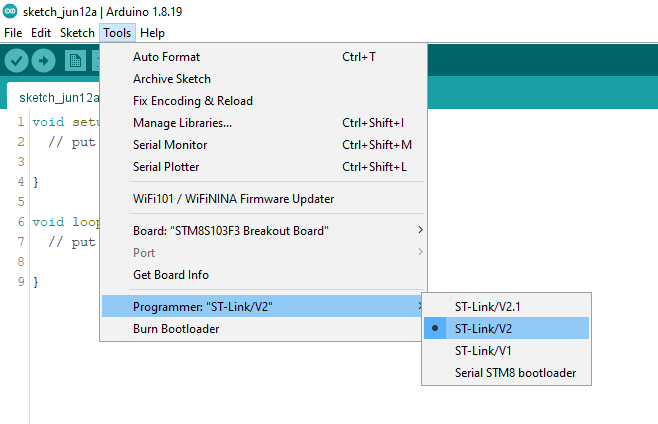

Bước 5 : Chọn Tools >> Programmer >> St-Link/V2

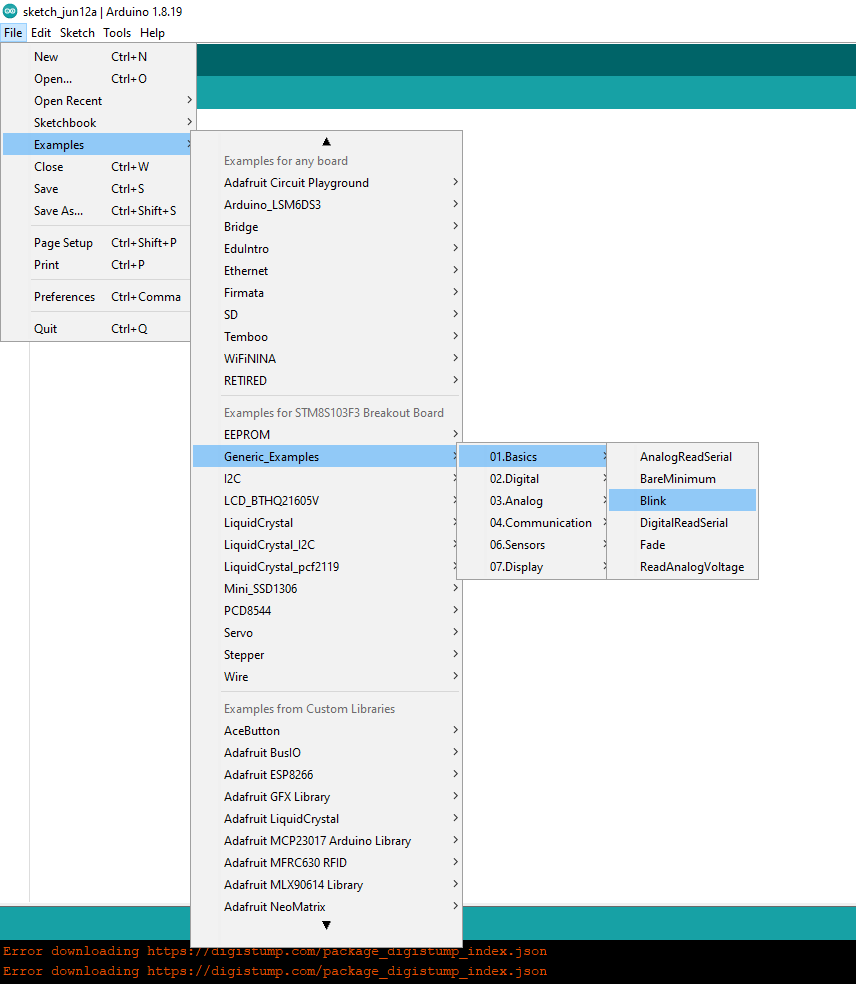

Bước 6 : Chọn File >> Examples >> Generic_Example >> Basics>> Blink

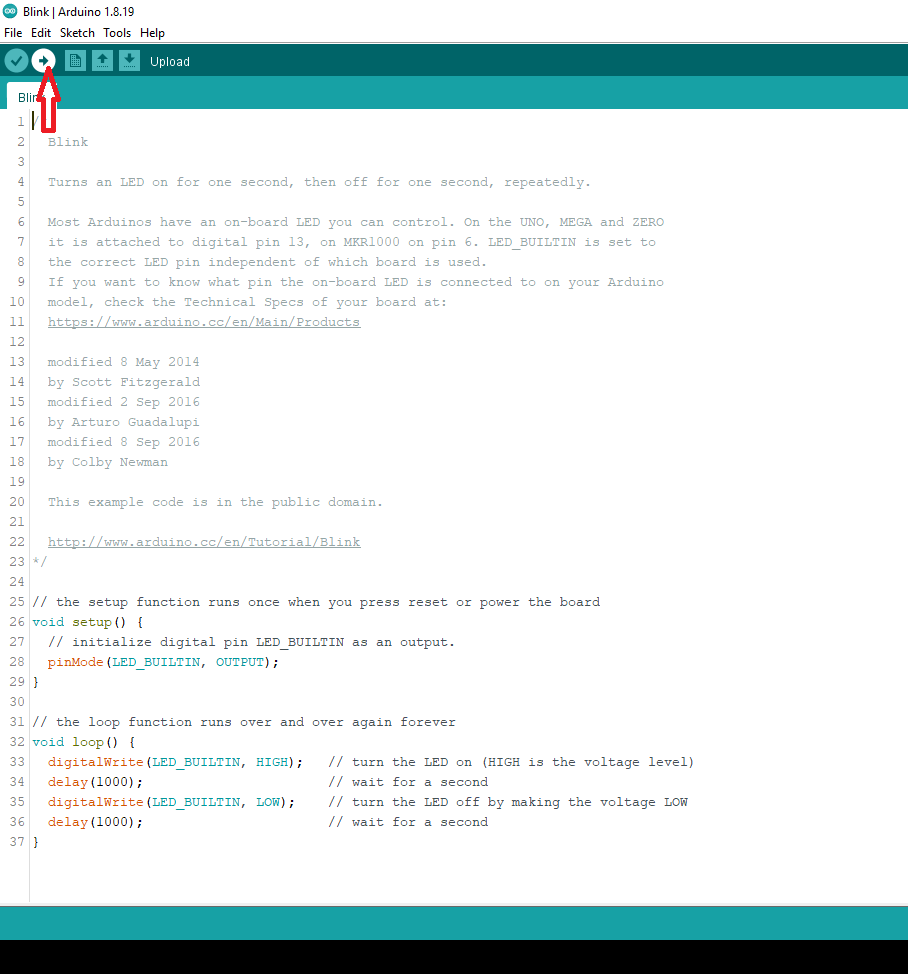

Bước 7 : Chọn nạp chương trình.
Chúc các bạn thành công ! nhớ để lại bình luận nếu các bạn có thắc mắc nhé.
