Mạch Điều Khiển Đóng Ngắt Relay Theo Điện Áp XY-CD60

Mạch Điều Khiển Đóng Ngắt Relay Theo Điện Áp XY-CD60

Mã sản phẩm: DAT4411

Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60 được sử dụng để quản lý đóng ngắt điện sạc cho Pin hoặc ắc quy. Mạch được tích hợp chip điều khiển điện áp sạc với 3 nút nhấn điều chỉnh điện áp sạc và điện áp ngắt, màn hình hiển thị LCD cho giao diện trực quan.

175.000₫

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60 được sử dụng để quản lý đóng ngắt điện sạc cho Pin hoặc ắc quy.

Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60 hỗ trợ 2 tính năng sạc và xả riêng biệt và dễ dàng tùy chỉnh bằng các nút nhấn ở mặt trước, màn hình hiển thị LCD cho giao diện trực quan

Thông số kỹ thuật Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60

Model: XY-CD60
Điện áp vào hoạt động: 6 - 60VDC
Độ chính xác: 0.1V
Kiểm soát chính xác: 0.1V
Ngõ ra: trực tiếp điện áp
Sai số: ±0.1V
Điều chỉnh được điện áp sạc bằng nút nhấn
Kích thước: 79 x 43 x 38mm

Chức năng của Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60

Hỗ trợ 2 chế độ làm việc: Điều khiển sạc P-1 và Điều khiển xả P-2
Điều khiển sạc P-1: Chế độ này sử dụng để kiểm soát sạc Pin để tự động ngắt khi Pin sạc đầy, ngăn chặn trình trạng sạc quá mức dễ gây hỏng Pin, nổ Pin. Màn hình hiển thị IN cho biết chế độ sạc.
Điều khiển sạc P-2: Chế độ này sử dụng để kiểm soát xả Pin để tự động ngắt khi Pin yếu, ngăn chặn tình trạng xả mức quá mức làm giảm tuổi thọ của Pin. Màn hình hiển thị OUT cho biết chế độ sạc.
Phần trăm điện áp Pin: là giá trị tỉ lệ đo được từ điện áp Pin "V", giá trị điện áp giới hạn dưới "dn" và giá trị điện áp giới hạn trên "UP". Công thức tính phần trắm điện áp Pin: V/(UP-dn)
Tự động kiểm tra chức năng: Màn hình sẽ hiển thị và nhấp nháy ERR nếu giá trị điện áp giới hạn dưới "dn" lơn hơn giá trị điện áp giới hạn trên "UP"

Hướng dẫn sử dụng Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60

Chức năng Sạc - Chế độ P-1
1. Đầu vào IN kết nối bộ sạc DC 6V~60V tùy thuộc vào Pin / Ắc Quy sử dụng
2. Ngõ ra OUT kết nối với Pin / Ắc Quy. Màn hình sẽ hiển thị 0.00V và nbE nếu Pin không đạt
3. Ngõ ra OUT sẽ Bật và bắt đầu Sạc khi điện áp của Pin thấp hơn giá trị giới hạn dưới "dn"
4. Ngõ ra OUT sẽ Tắt và ngắt Sạc khi điện áp của Pin cao hơn giá trị giới hạn trên "UP"
5. Ký hiệu IN sẽ nhấp nháy khi Pin được sạc
Chức năng Xả - Chế độ P-2
1. Đầu vào IN kết nối với Pin / Ắc quy
2. Ngõ ra OUT kết nối với thiết bị tải phù hợp. Lưu ý điện áp ngõ ra OUT sẽ bằng điện áp đầu vào IN
3. Ngõ ra OUT sẽ Bật và bắt đầu Xả khi điện áp của Pin cao hơn giá trị giới hạn trên "UP"
4. Ngõ ra OUT sẽ Tắt và ngắt Xả khi điện áp của Pin thấp hơn giá trị giới hạn dưới "dn"
5. Ký hiệu OUT sẽ nhấp nháy khi Pin được Xả

Video hướng dẫn sử dụng sản phẩm

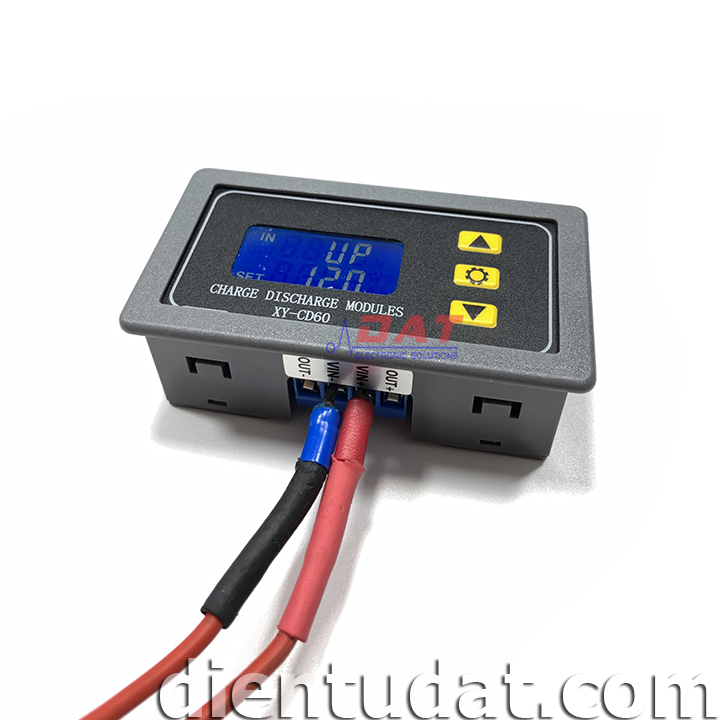

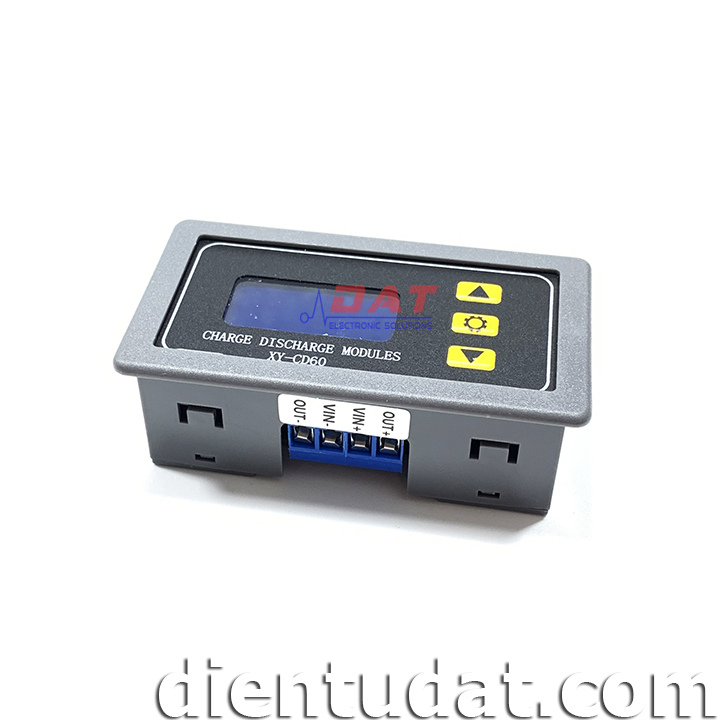

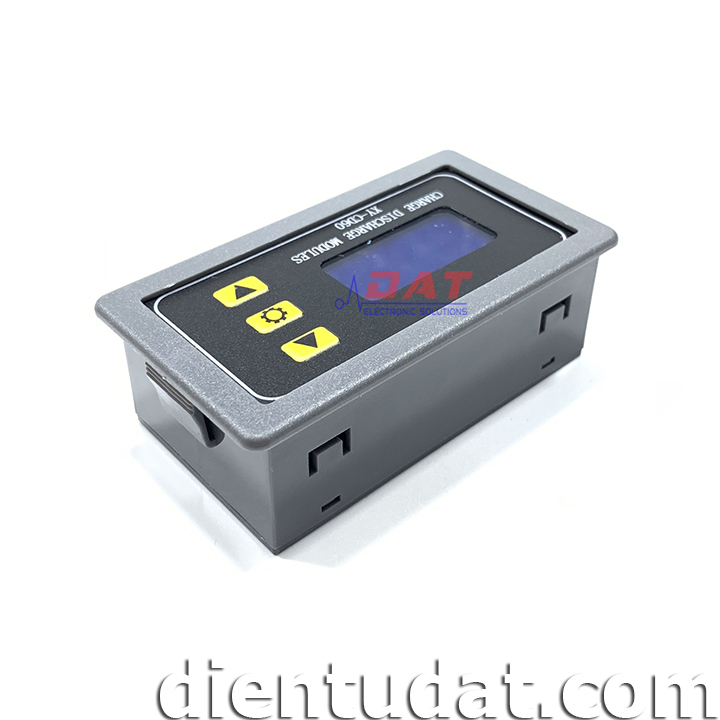

Hình ảnh sản phẩm Mạch Điều Khiển Sạc Xả Pin Theo Điện Áp XY-CD60
