Mạch sử dụng điện áp 12VDC với chức năng học lệnh Remote bằng nút nhấn trên mạch và giải mã bằng chip MCU với bộ nhớ lớn, có thể lưu trữ tối đa 50 mã Remote khác nhau.
Mạch sử dụng điện áp 12VDC với chức năng học lệnh Remote bằng nút nhấn trên mạch và giải mã bằng chip MCU với bộ nhớ lớn, có thể lưu trữ tối đa 50 mã Remote khác nhau.
Ngõ ra dạng công tắc tiếp điểm Relay NC - COM - NO giúp bạn có thể đóng ngắt cả điện áp AC hoặc DC.
Mạch được thiết kế với 7 chế độ hoạt động và có thể tùy chỉnh các chế độ dễ dàng khi đang sử dụng.Ngoài ra, sản phẩm còn bao kèm vỏ để tăng tính thẩm mỹ, nhỏ gọn và tránh bụi bẩn.
Thông số kỹ thuật Mạch Điều Khiển RF 315MHz 7 Chức năng - Kèm Vỏ:
Điện áp hoạt động: DC10-14V
Tần số hoạt động RF: 315MHz
Độ nhạy: >90dBm
Khoảng cách hoạt động: 100m (môi trường không vật cản)
Phương pháp giải mã: Giải mã phần mềm MCU
Số lượng Remote có thể nhớ: 50
Hỗ trợ loại Remote: mã cố định, mã học lệnh
Chế độ hoạt động: Nhấn giữ, Nhấn nhả ON/OFF, ON/OFF 2 nút, Trì hoãn
Ngõ ra: Tiếp điểm Relay NC - COM - NO
Dòng chịu tải Relay: 10A
Kích thước: 35 * 30 * 16mm
Hướng dẫn sử dụng:
Mạch gồm 7 chế độ hoạt động: Nhấn giữ, Nhấn nhả ON/OFF, ON/OFF 2 nút, Trì hoãn 5 giây, Trì hoãn 10 giây, Trì hoãn 15 giây, Trì hoãn 20 giây.
Các thao tác cài đặt như sau:
Chế độ nhấn giữ: Nhấn và giữ nút -> Relay đóng mạch -> Nhả nút -> Relay ngắt.
Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 1 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ nhấn nhả ON/OFF: Nhấn nút lần 1 -> Relay đóng -> Nhấn nút lần 2 -> Relay ngắt.
Các thao tác vào chế độ nhấn nhả ON/OFF: Nhấn nút nhấn trên mạch 2 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ ON/OFF 2 nút: Nhấn nút A -> Relay đóng mạch -> Nhấn nút B -> Relay ngắt.
Các thao tác vào chế độ chuyển tiếp: Nhấn nút nhấn trên mạch 3 lần -> Đèn báo sáng -> Nhấn nút A để học lệnh đóng mạch Relay (nếu học thành công đèn báo sẽ chớp 3 lần) -> Đèn vẫn sáng chờ học lệnh tiếp theo -> Nhấn nút B để học lệnh ngắt Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ trì hoãn 5 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 5 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)
Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 4 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ trì hoãn 10 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 10 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)
Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 5 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ trì hoãn 15 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 15 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)
Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 6 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Chế độ trì hoãn 20 giây: Nhấn nút 1 lần -> Relay đóng mạch -> Mạch đếm thời gian 20 giây -> Relay ngắt. (Trường hợp nhấn nút trong khi mạch đang đếm thì Relay sẽ ngắt)
Các thao tác vào chế độ nhấn giữ: Nhấn nút nhấn trên mạch 7 lần -> Đèn báo sáng -> Nhấn nút để học lệnh cho Relay (nếu học thành công đèn báo sẽ chớp 3 lần).
Xóa các lệnh Remote đã học: nhấn nút nhấn trên mạch 8 lần -> Đèn báo chớp 5 lần -> hoàn tất xóa lệnh.
Mẹo sử dụng:
Vì mạch cho phép nhớ được 50 lệnh Remote khác nhau nên bạn có thể tùy chọn nhiều chức năng của mạch trên cùng 1 Remote nhiều nút.
Ví dụ Remote có 8 nút A B C D E F G H, bạn có thể sử dụng nút A cho Chế độ nhấn giữ, nút B cho Chế độ nhấn nhả ON/OFF, nút C và D cho Chế độ ON/OFF 2 nút, nút E cho Chế độ trì hoãn 5 giây, nút F cho Chế độ trì hoãn 10 giây, nút G cho Chế độ trì hoãn 15 giây, nút H cho Chế độ trì hoãn 20 giây. Hoặc dùng nhiều remote khác nhau, mỗi Remote sử dụng 1 chế độ riêng biệt.
Video hướng dẫn sử dụng sản phẩm:

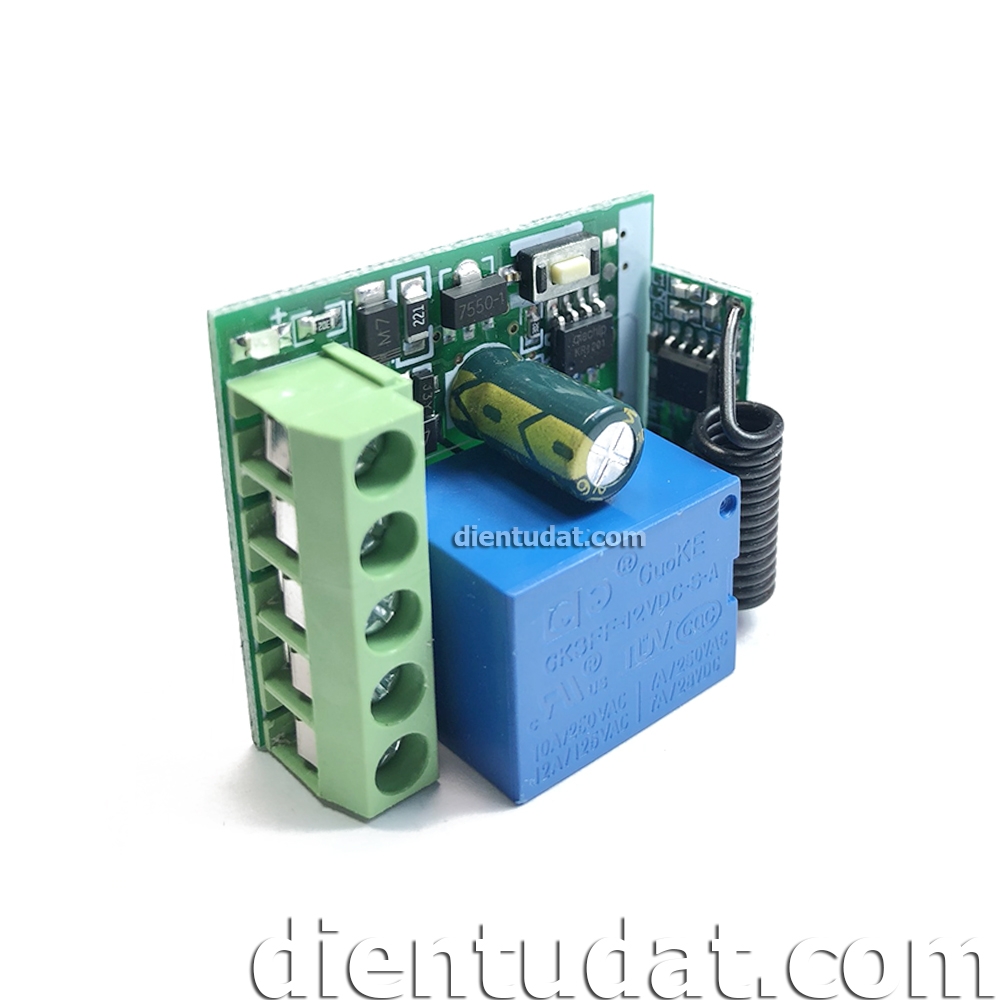

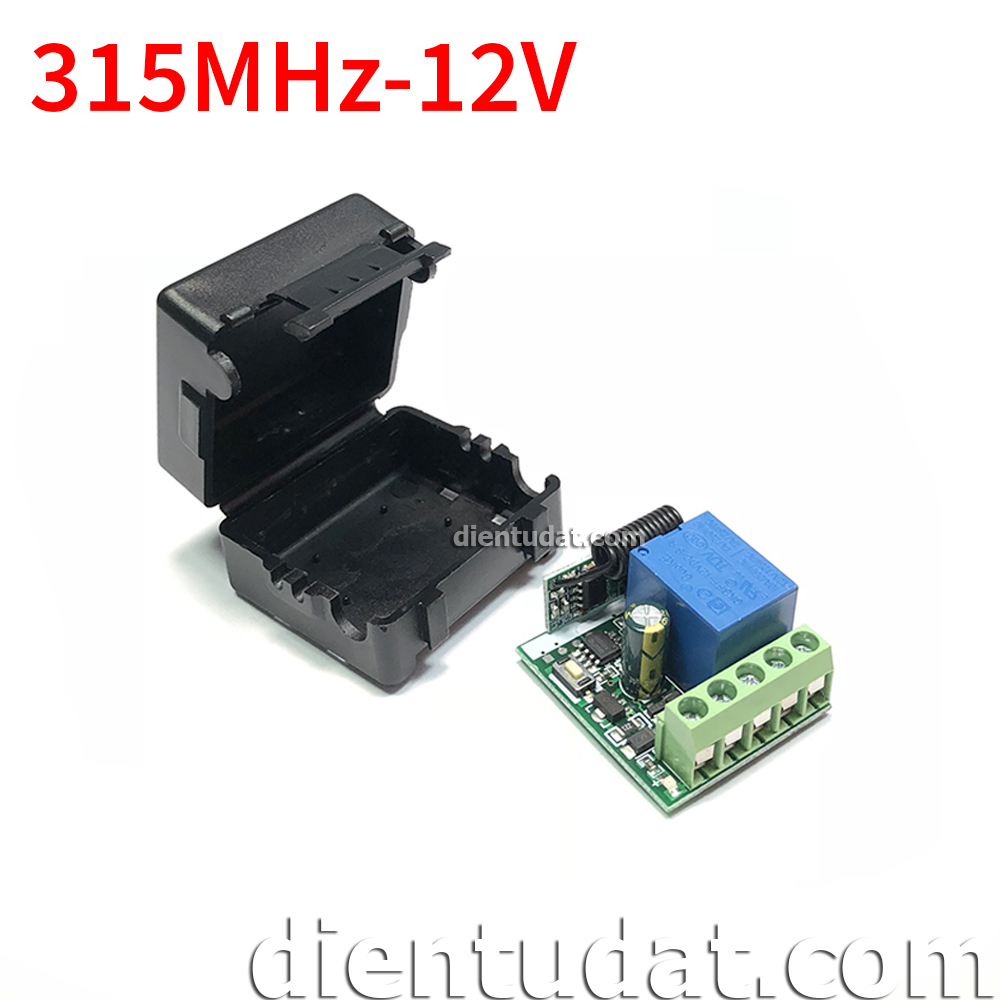

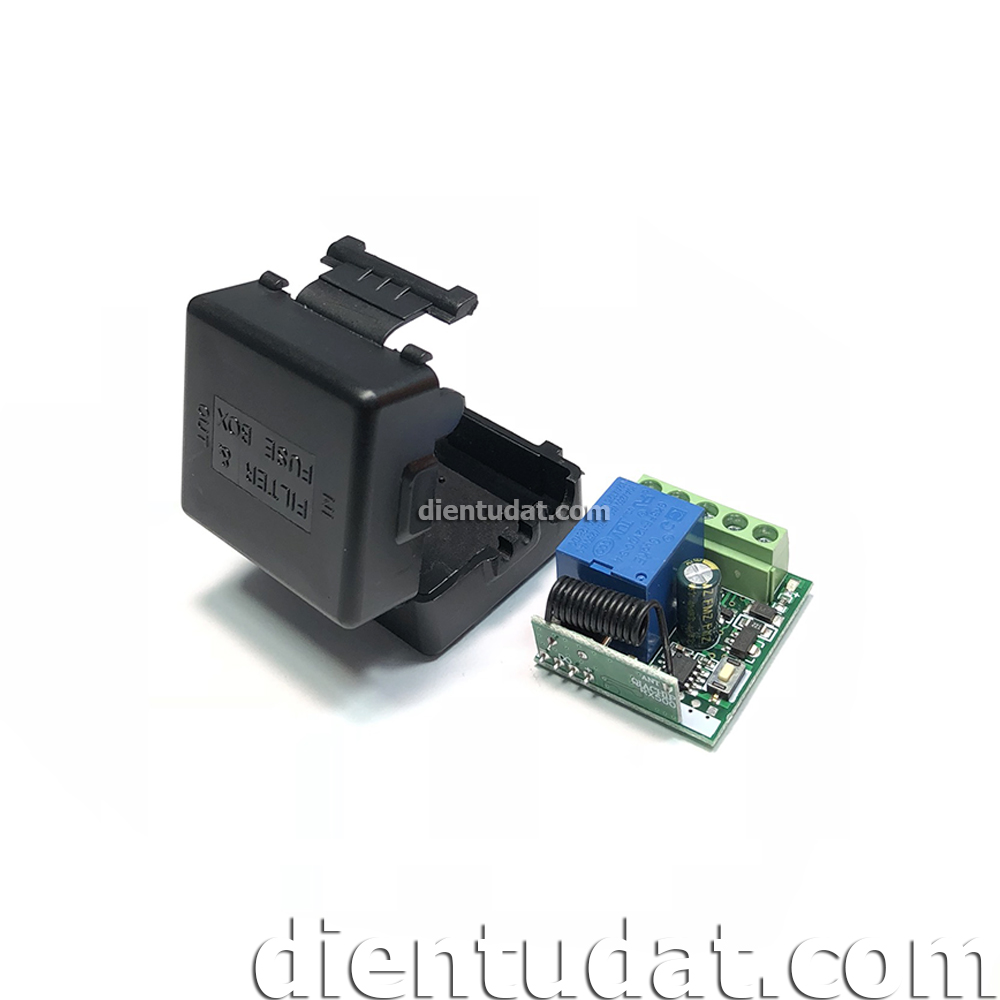

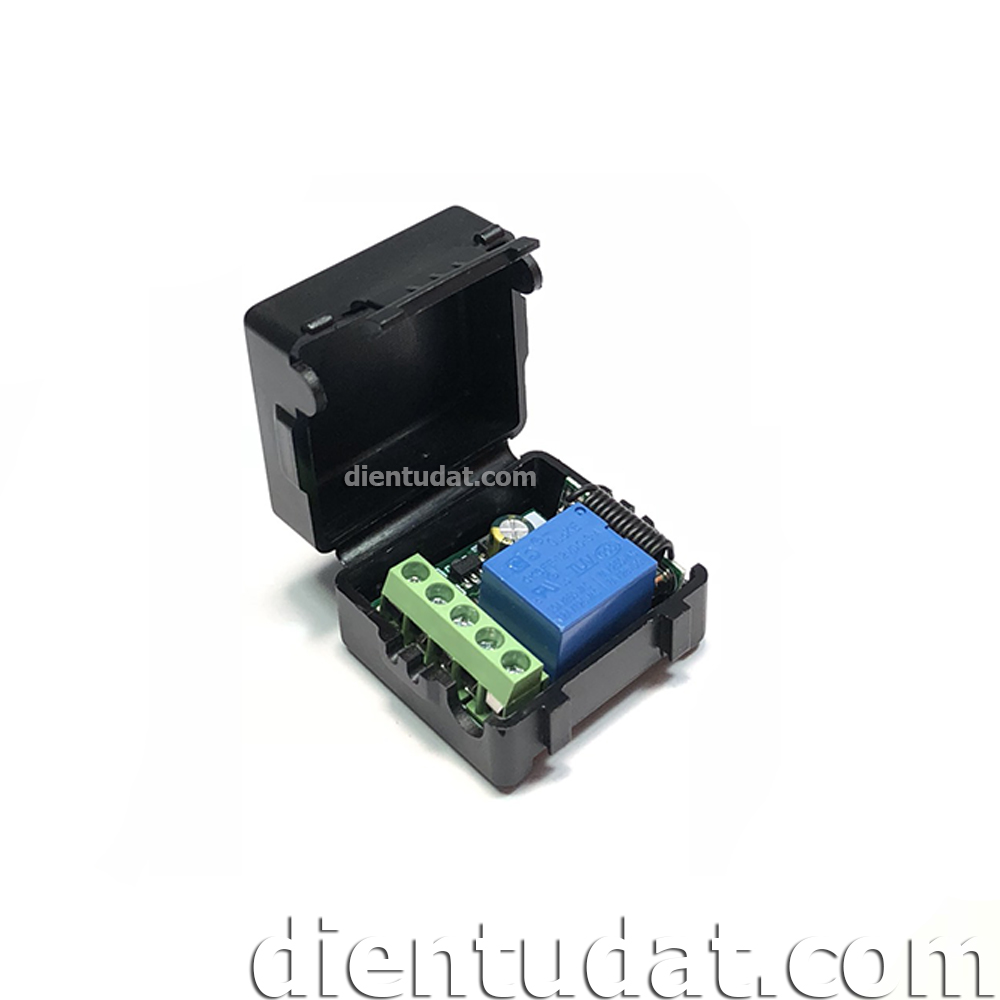

Hình ảnh sản phẩm Mạch Điều Khiển RF 315MHz 7 Chức năng - Kèm Vỏ:
