Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED

Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED

Mã sản phẩm: DAT4085

Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED có chức năng đảo chiều quay motor DC theo thời gian cài đặt và có hỗ trợ cổng kích hoạt bằng cảm biến, thời gian trễ có thể điều chỉnh từ 0.1 giây đến 999 phút và được hiển thị bằng LED 7 đoạn.

145.000₫

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Mạch Đảo Chiều Động Cơ 12V được thiết kế với các opto cách ly ở cả đầu vào tín hiệu kích và Opto ở đầu ra kích Relay giúp cho mạch hoạt động ổn định.

Ngõ ra được thiết kế lắp đặt đơn giản với chân trong đó 2 chân vào Motor và 2 chân vào nguồn, các chân sử dụng cổng Domino KF7.62 rất dễ dàng lắp đặt.

Thông số kỹ thuật Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED

Điện áp hoạt động: DC 12V
Dòng không tải: 20mA
Dòng hoạt động: 50mA
Tín hiệu kích: Mức thấp, có thể kết nối với cảm biến NPN, nút nhấn, công tắc,...
Dòng tải: tối đa 10A
Kích thước: 83*46*27mm

Các chức năng của Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED

Mạch có 2 chế độ hoạt động với tín hiệu kích hoặc tự động chạy theo thời gian định sẵn khi cấp nguồn.

Mạch được thiết kế với 3 nút nhấn K1 K2 K3 và 1 màn hình LED hiển thị với chức năng từng nút như sau:

K1: Nút cài đặt chức năng

K2: Nút nút chọn chế độ và chọn vị trí giá trị

K3: Nút thay đổi giá trị

Thời gian có thể tùy chỉnh theo các ngưỡng: từ 0.1 giây đến 99.9 giây, từ 1 giây đến 999 giây, từ 1 phút đến 999 phút.

1. Chế độ P--1: Chế độ hoạt động với tín hiệu kích

Chế độ này hỗ trợ tín hiệu kích mức thấp (0V) nên sẽ phù hợp với các dòng cảm biến NPN, công tắc, nút nhấn,...
Nguyên lý hoạt động với 2 tín hiệu kích IN1 IN2 và thời gian trễ X:
- Kích hoạt IN1, Động cơ quay chiều thuận và sau khoảng thời gian trễ X sẽ tự động dừng lại.
- Kích hoạt IN2, Động cơ quay chiều nghịch và sau khoảng thời gian trễ X sẽ tự động dừng lại.
Bạn có thể tùy chỉnh tính năng cúa tín hiệu kích hoạt trong khi mạch đang hoạt động bằng cách nhấn nút K1 với các trường hợp như sau (lưu ý khi nhấn K1 sẽ không thấy hiện tượng gì, bạn cần thử tín hiệu kích để nhận thấy sự khác biệt):
- A: Tín hiệu kích không có tác dụng.
- B: Khi kích tín hiệu thời gian sẽ được đặt lại và đếm lại từ đầu nhưng Động cơ vẫn hoạt động.
- C: Đặt lại bộ hẹn giờ và dừng động cơ ngay lập tức.
Trường hợp cài đặt thời gian trễ X = 0 thì mạch sẽ hoạt động như sau:
- Kích hoạt IN1, Động cơ quay chiều thuận và sẽ không dừng lại.
- Kích hoạt IN2, Động cơ quay chiều nghịch và sẽ không dừng lại.

2. Chế độ P--2: Chế độ hoạt động không cần tín hiệu kích

Ở chế độ này khi cấp nguồn mạch sẽ hoạt động và đếm thời gian ngay lập tức sau đó hoạt động theo chu kỳ với 2 dải thời gian X và Y như sau

Khi cấp nguồn mạch sẽ đếm và chờ hết thời gian X sau đó cho Motor quay chiều thuận đến hết thời gian Y, tiếp tục dừng hết thời gian X rồi cho Motor quay theo chiều nghịch đến hết thời gian Y và lặp lại chu kỳ trên đến khi mất nguồn.
Trường hợp cài đặt thời gian trễ X = 0 thì mạch sẽ cho Motor quay thuận và nghịch liên tục theo thời gian Y sau khi cấp nguồn.

Hướng dẫn cài đặt cho Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED

Ví dụ bạn cần đảo chiều Motor khi có tín hiệu kích IN1 và IN2 theo thời gian là 10 giây, bạn cần thao tác như sau:

Nhấn và giữ nút K1 đến khi màn hình hiển thị P--X (với X là 1 hoặc 2), tiếp tục nhấn nút K1 đến khi màn hình hiển thị P--1
Nhấn nút K2 để chọn chế độ và tiến hành điều chỉnh thời gian mong muốn, lúc này nhấn nút K2 để thay đổi vị trí số muốn điều chỉnh và nhấn K3 để thay đổi giá trị mong muốn, ở đây mình đang ví dụ là 10 giây nên bạn sẽ điều chỉnh thành giá trị 010 -> Chu kỳ nhấn K2 sẽ chọn số từ trái sang phải, đến ô số nào được chọn màn hình sẽ nhấp nháy ở ô đó -> Khi màn hình không còn nháy nữa bạn nhấn vào nút K3 để thay đổi vị trí dấu chấm ".", vị trị dấu chấm sẽ có tác động như sau:
- 01.0 -> thời gian là 1.0 giây
- 010 -> thời gian là 10 giây
- 010. -> thời gian là 10 phút
Như vậy bạn sẽ nhấn nút K3 đến khi không có dấu chấm xuất hiện sẽ được "010" tương ứng với 10 giây.

Vậy là xong phần cài đặt, lúc này bạn có thể kích hoạt và sử dụng Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED với nguyên lý như sau: Kích hoạt IN1 -> Motor quay thuận và đếm hết 10 giây rồi dừng -> Kích hoạt IN2 -> Motor quay nghịch và đến hến 10 giây rồi dừng.

Trường hợp bạn muốn thời gian sẽ bị Reset lại khi tín hiệu được kích hoạt lần nữa thì bạn cần nhấn nút K1 và thử tín hiệu kích như mình đã mô tả ở trên.

Mẹo điều chỉnh thời gian: Bạn có thể tùy chỉnh thời gian ở bất kỳ thời gian nào sau khi cấp nguồn kể cả khi mạch đang cho Motor hoạt động, để tùy chỉnh bạn sử dụng 2 nút K2 và K3 như cài đặt ở các bước trên mà không cần nhấn K1.

Video hướng dẫn sử dụng sản phẩm

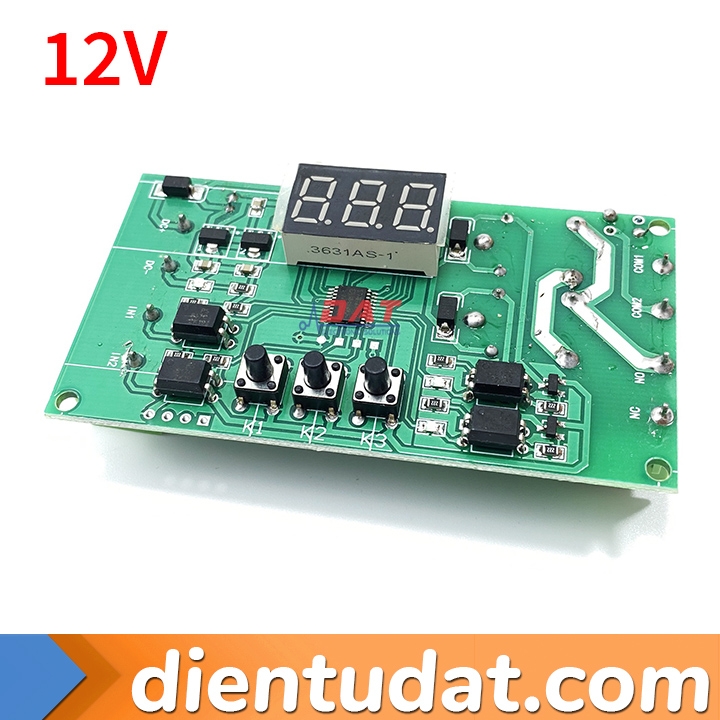

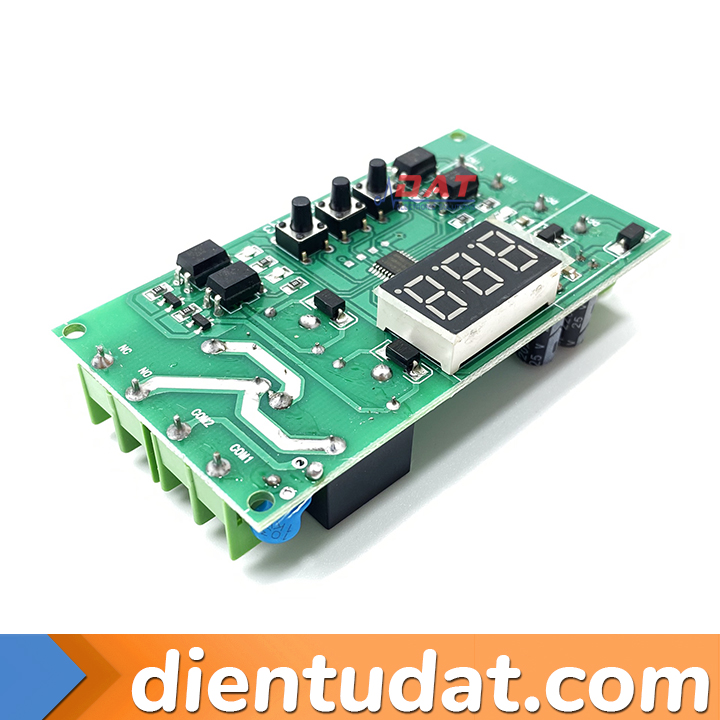

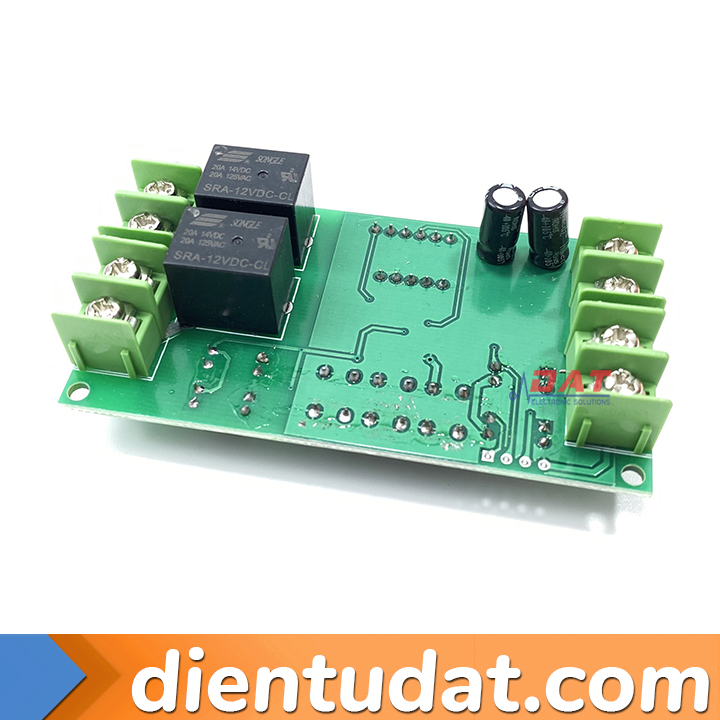

Hình ảnh sản phẩm Mạch Kích Đảo Chiều Động Cơ 12V Hiển Thị LED
