Mạch Tạo Nguồn Đôi ±12V Từ Nguồn 3~13VDC - 10W - Điều Chỉnh Ngõ ra

Mã sản phẩm: DAT2081B Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch Tạo Nguồn Đôi ±12V Từ Nguồn 3~10VDC - 10W - Điều Chỉnh Ngõ ra

75.000₫
Mô tả

Mạch Tạo Nguồn Đôi ±12V Từ Nguồn 3~10VDC - 10W - Điều Chỉnh Ngõ ra

Mạch được thiết kế thêm cổng Trim có thể điều chỉnh nhiều dải điện áp ngõ ra bằng cách kết hợp cổng Trim này với một điện trở.

Thông số kỹ thuật:

  • Điện áp ngõ vào: DC 3V ~ 10V
  • Điện áp ngõ ra: ±12VDC
  • Độ chính xác ngõ ra: ±1%(+Vo); ±5%(-Vo)
  •  Dòng tải: 220mA
  • Công suất: 10W
  • Công suất tiêu thụ không tải: tối đa 170mW
  • Hiệu suất: 85%
  • Bảo vệ ngắn mạch: KHÔNG
  • Dải nhiệt độ hoạt động: -40 ~ +85℃ (lớn hơn 50℃ cần thêm tản nhiệt)
  • Kích thước: 25.5 x 17 x 4.5mm
  • Sơ đồ chân:
    • VIN: 3V ~ 13V
    • GND: Chân mass chung
    • +Vo: Ngõ ra dương
    • -Vo: Ngõ ra âm
    • NC: Không kết nối
    • Trim: Dùng điều chỉnh điện áp ngõ ra mong muốn, cài đặt theo hướng dẫn bên dưới

Lưu ý: Mạch không có chức năng bảo vệ ngắn mạch, cần kiểm tra kỹ trước khi lắp đặt.

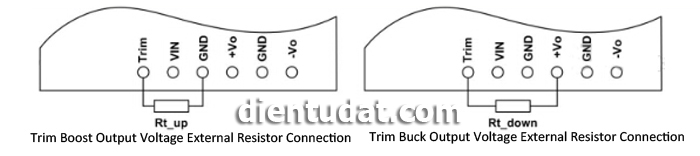

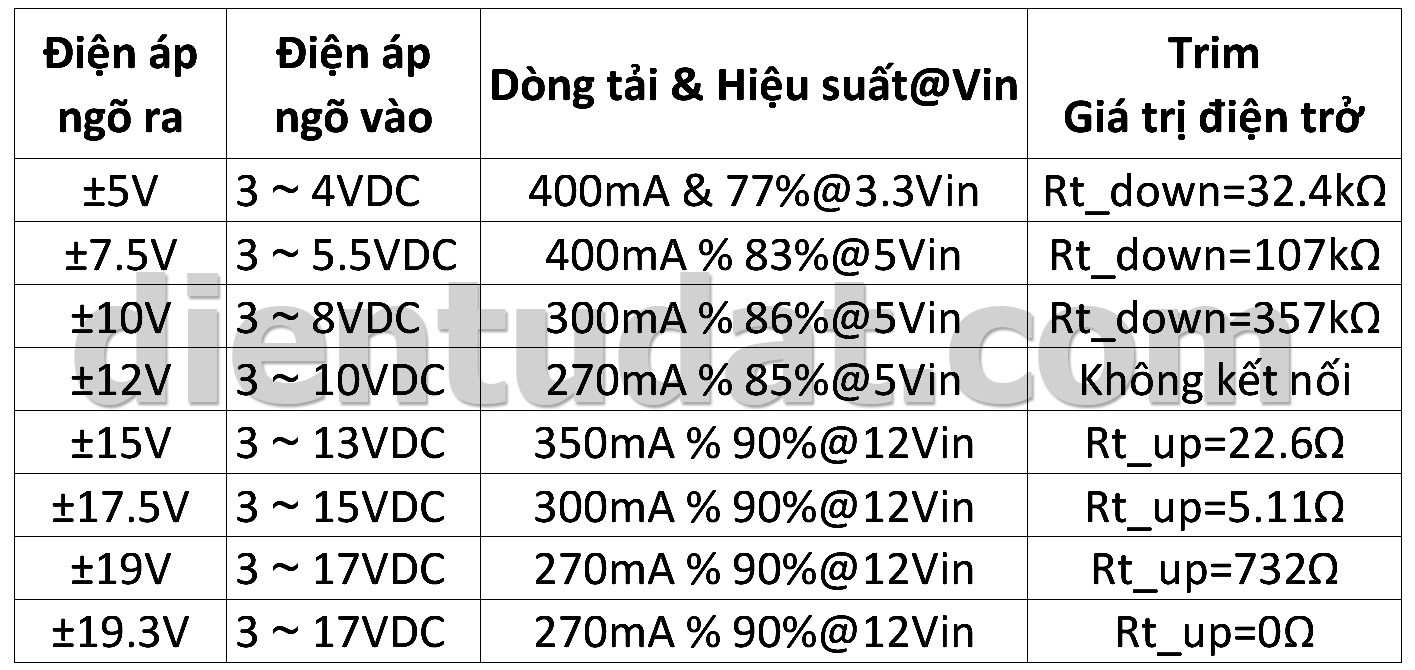

Hướng dẫn kết nối cổng Trim:

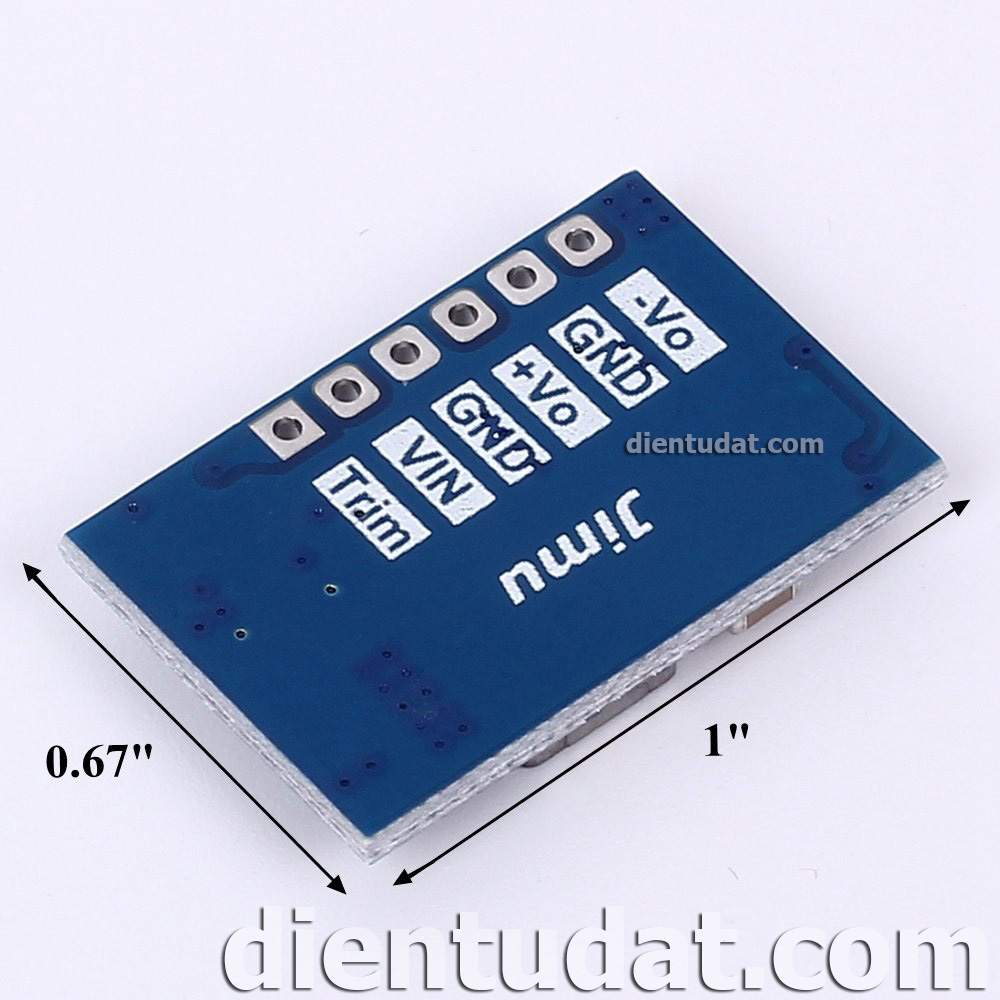

Kích thước:

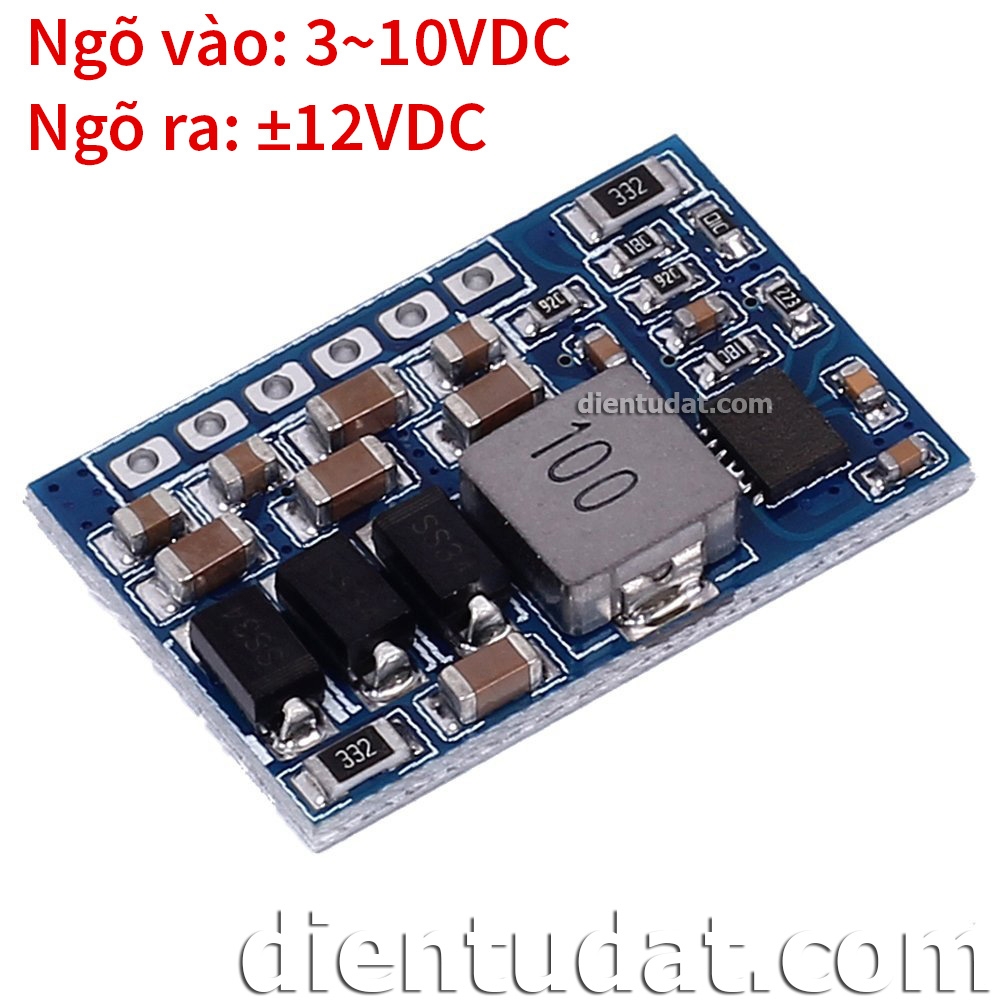

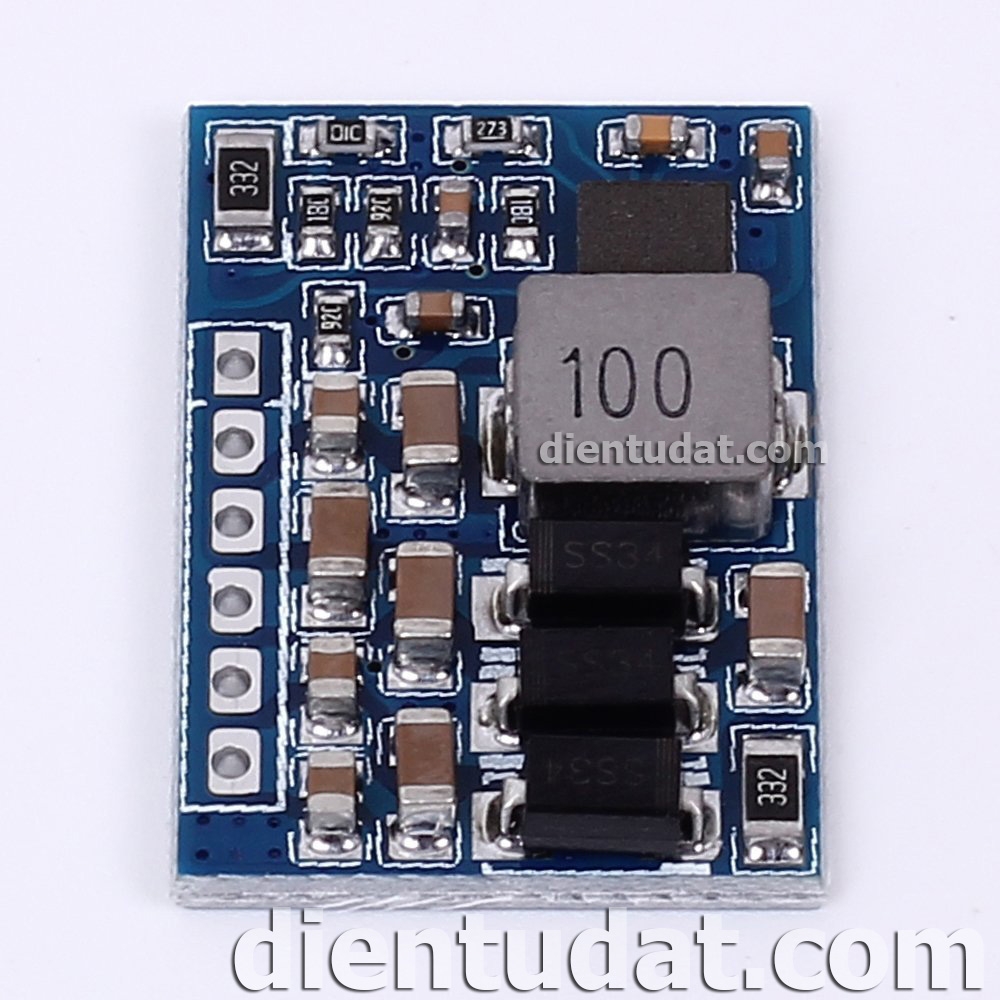

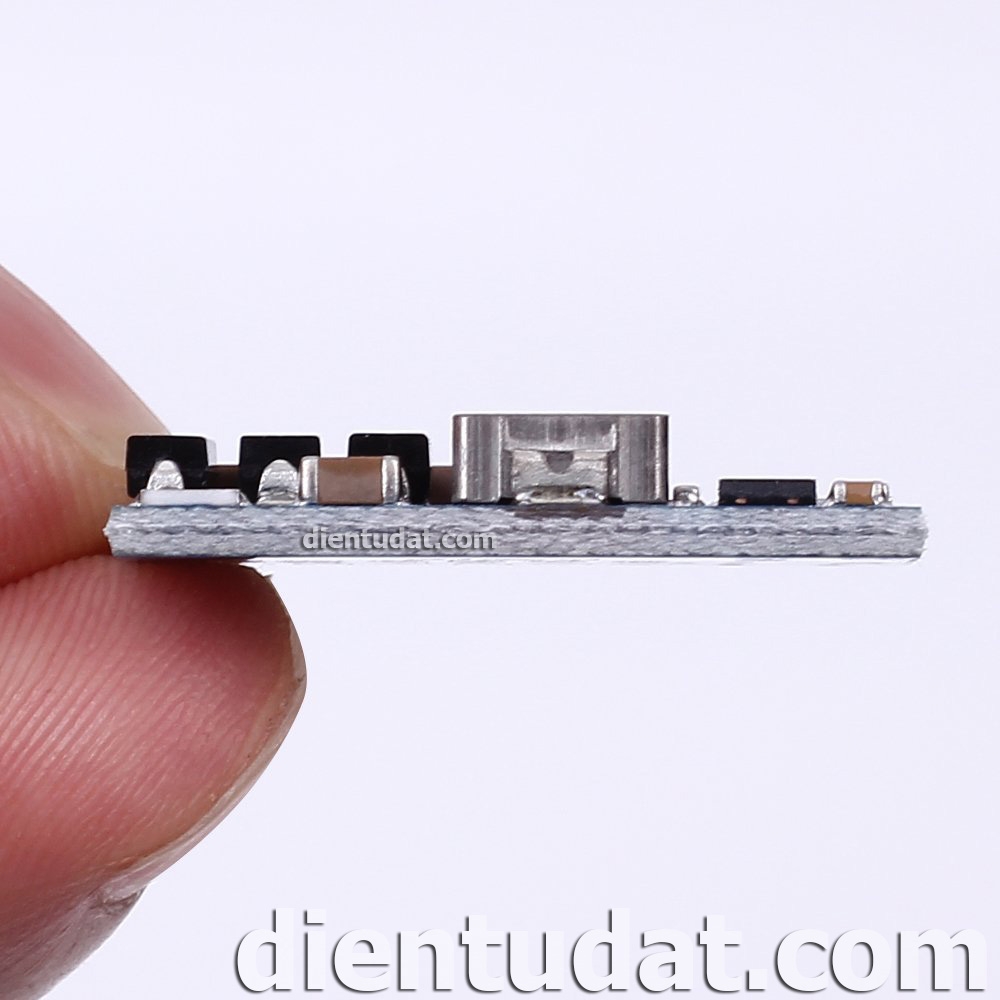

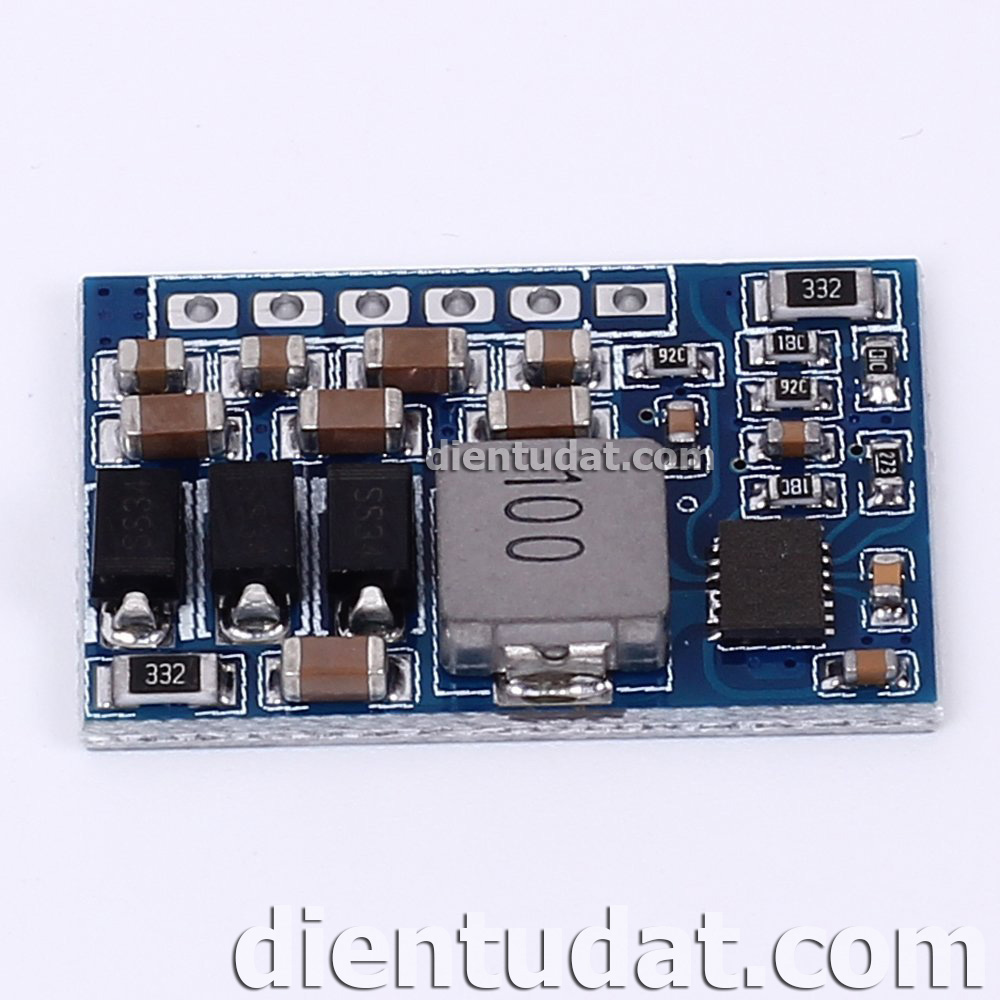

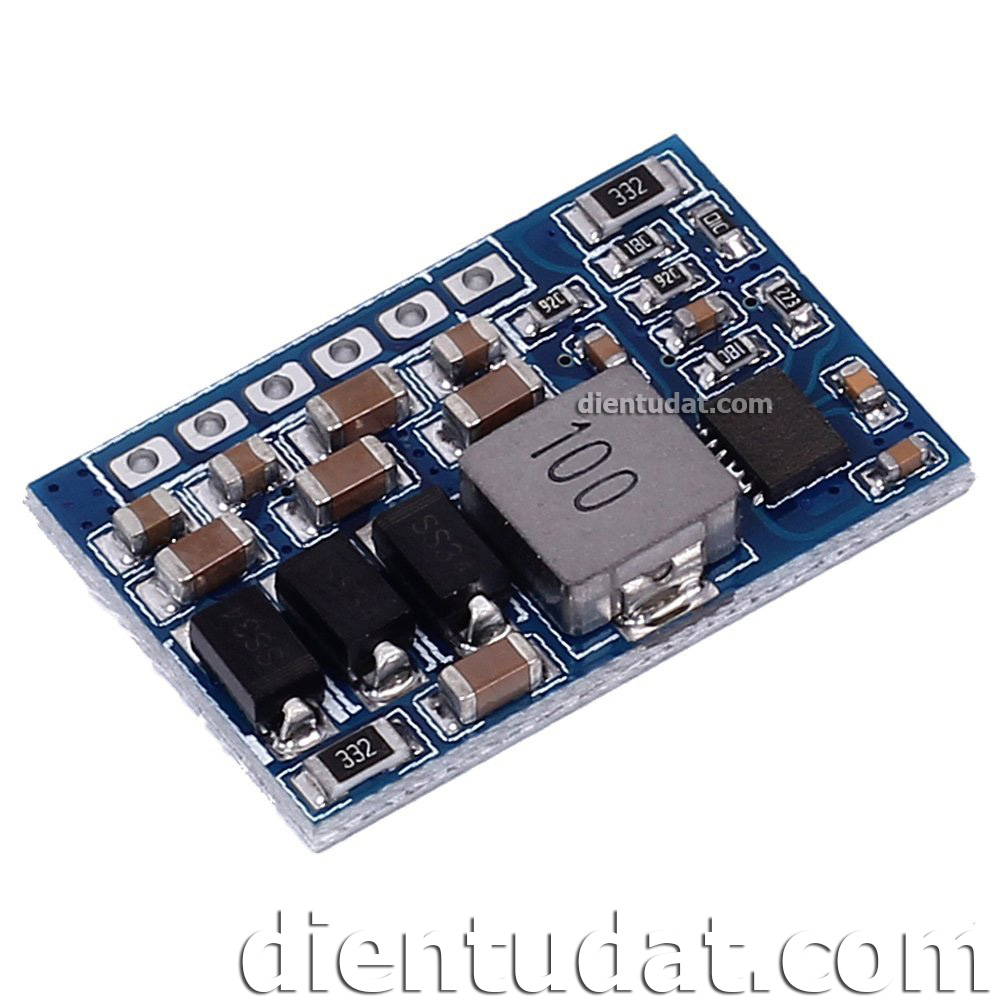

    Hình ảnh sản phẩm:
