Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8

Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8

Mã sản phẩm: DAT5558A

Tình trạng: Còn hàng

Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8

26.000₫

26.000₫ - Tiết kiệm:

315MHz

433MHz

Thêm vào so sánh

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8

Thông số kỹ thuật Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8

Điện áp hoạt động: DC2.2V~5V
Dòng tiêu thụ: 4.8mA
Tần số hoạt động: 315/433MHz
Độ nhạy: -112dBm
Rate: 10KB/s
Chế độ làm việc: Nhấn giữ, nhấn nhả, chuyển tiếp
Ngõ ra: 4 kênh tương thích Remote 4 nút
Số lượng Remote lưu trữ: 16
Hỗ trợ các dòng chip: EV1527, PT2260, PT2262, PT2264,...
Kích thước: 19 x 13mm

Các chế độ hoạt động:

Ví dụ Remote sử dụng có 4 nút A B C D sẽ tương ứng với 4 chân D0 D1 D2 D3

Chế độ 1: Chế độ Tự Reset - Khi nhấn nút thì chân tương ứng sẽ ở mức cao, thả nút thì trở lại mức thấp
Chế độ 2: Chế độ Tự Giữ - Khi nhấn nút lần 1 thì chân tương ứng sẽ ở mức cao, nhấn lần 2 thì trở lại mức thấp
Chế độ 3: Chế độ Chuyển tiếp - Khi nhấn 1 nút bất kỳ thì chân tương ứng sẽ ở mức cao các chân còn lại sẽ ở mức thấp. Ví dụ Nhấn nút A thì chân D0 ở mức cao, các chân D1 D2 D3 sẽ ở mức thấp, nhấn nút D thì chân D3 ở mức cao các chân còn lại ở mức thấp.

Thao tác cài đặt:

Bước 1 Học lệnh các nút cho mạch: Cấp nguồn sau đó nhấn giữ nút 2 giây, đèn LED sẽ nháy nhanh ngắt quãng nhiều lần, tức là đang trong trạng thái chờ học lệnh với Remote. Lúc này bạn nhấn 1 nút trên Remote, đèn nháy liên tục 3 lần thi đã học lệnh thành công cho nút vừa nhấn. Tiếp tục nhấn giữ nút nhấn 2 giây để học lệnh tương tự cho từng nút còn lại.
Bước 2: Khi mạch đã học lệnh thành công các nút của Remote đồng thời đã kích hoạt vào chế độ 1 (Reset). Để chuyến sang các chế độ khác cần thao tác như sau: Rút nguồn, sau đó nhấn giữ nút trên mạch đồng thời cấp nguồn và tiếp tục giữ nút 2 giây, đèn LED sẽ nháy 2 lần tức là đã vào chế độ 2. Lúc này nhấn nút bất kỳ trên Remote đèn báo sẽ nháy 3 lần thì bạn đã học lệnh thành công và có thể sử dụng ngay. Chế độ 3 thao tác tương tự Lưu ý: ở bước này chỉ cần nhấn 1 nút bất kỳ thì toàn bộ các lệnh của Remote tự động được học lệnh.
Trường hợp đèn không nháy bạn cần kiểm tra lại loại Remote đang sử dụng có phù hợp không (kiểm tra tần số và loại mã hóa) hoặc xem lại các thao tác đã đúng chưa nhé.
Xóa mã Remote đã học: Nhấn giữ nút nhấn 8 giây đèn sẽ nháy 5 lần. Sau đó bạn cần rút nguồn ra để mạch xóa toàn bộ lệnh và chế độ.

Lưu ý khi sử dụng:

Mỗi Remote chỉ sử dụng được 1 chế độ, để chuyển sang chế độ khác cần thực hiện xóa mã và cài lại chế độ mới.
Trước khi học lệnh và cài đặt chế độ, cần nối thông 2 chân LP và GND.
Các chế độ khi cài sẽ thay đổi tuần tự, mạch không có chức năng thao tác cài chế độ cụ thể. VD: thao tác đổi từ chế độ 1 sang chế độ 2, chế độ 2 sang chế độ 3, chế độ 3 trở về ngược lại chế độ 1.

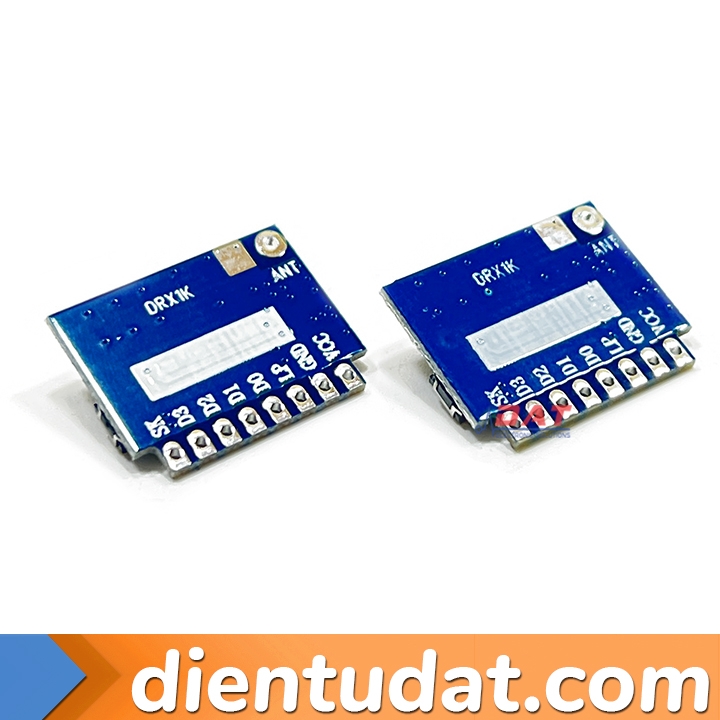

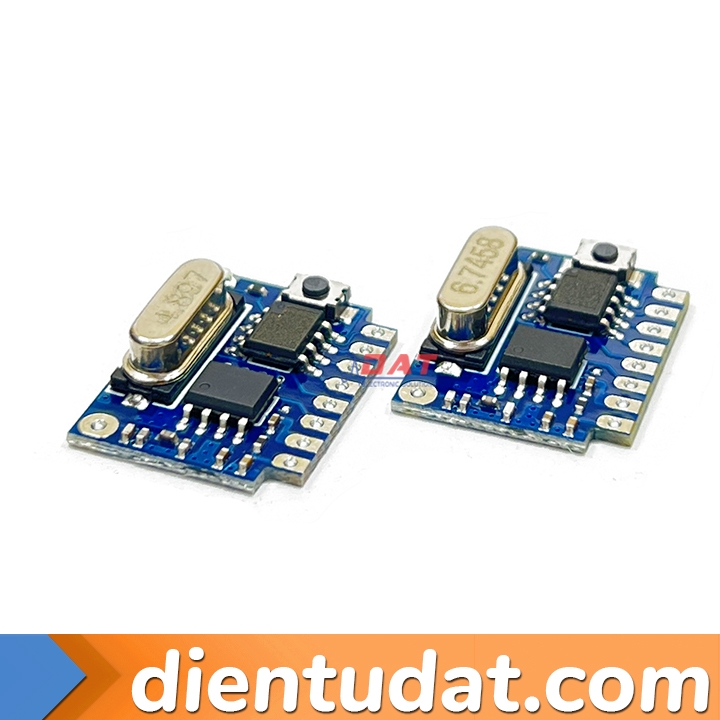

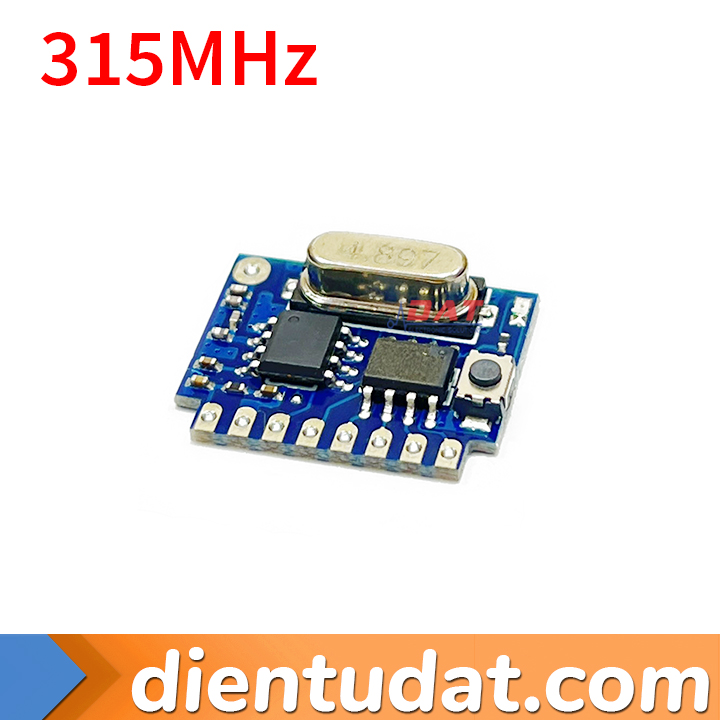

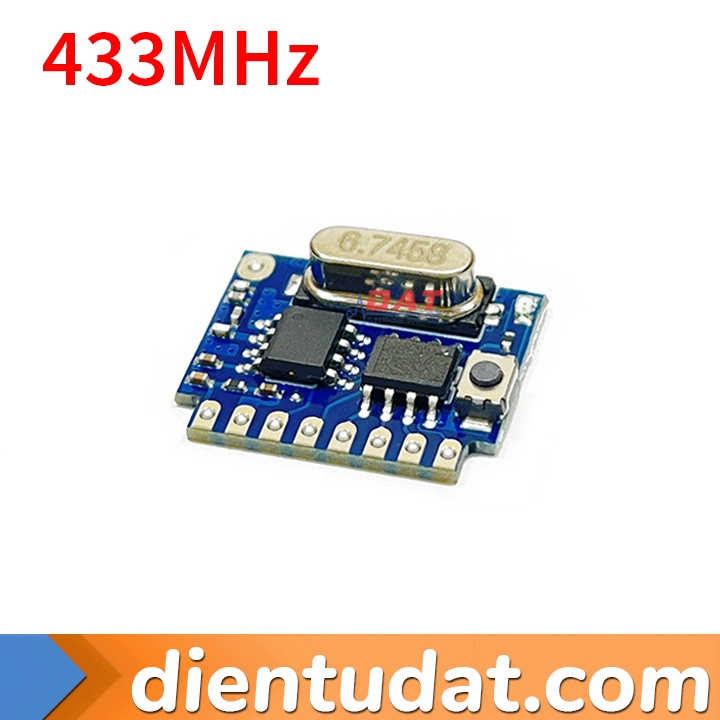

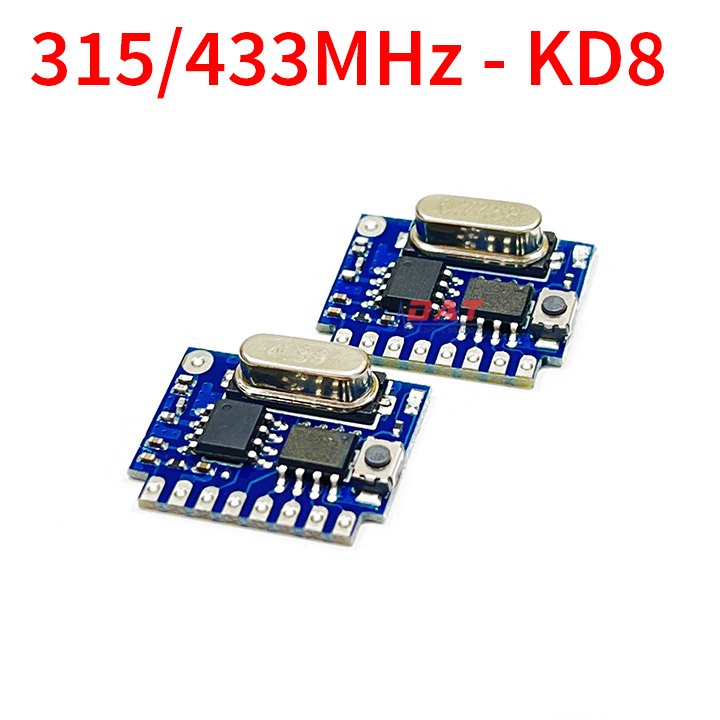

Hình ảnh sản phẩm Mạch Thu RF 4 Kênh Học Lệnh 315MHz 433MHz DRX1K KD8
