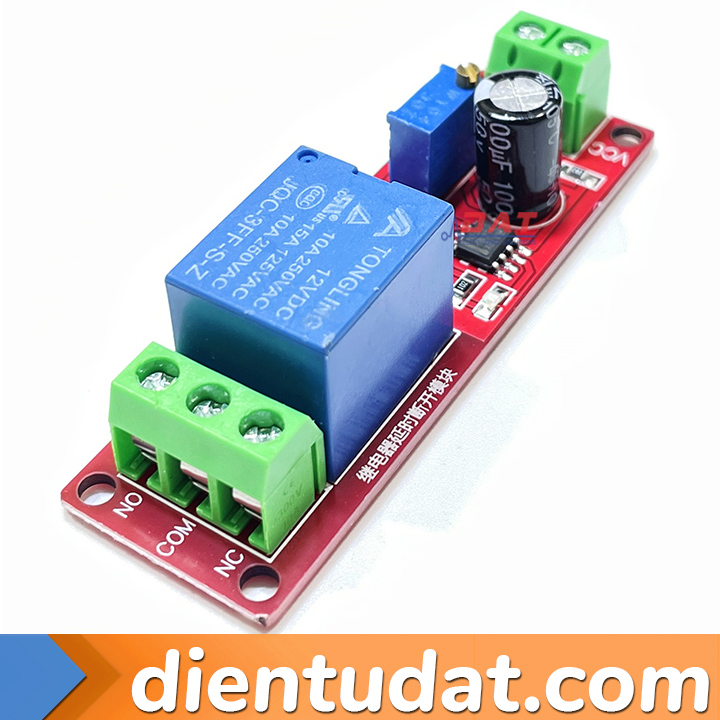

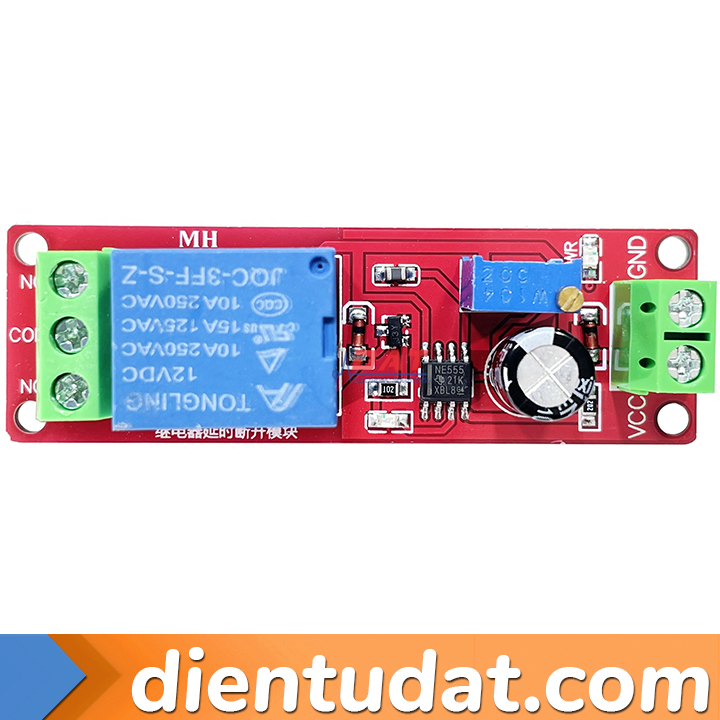

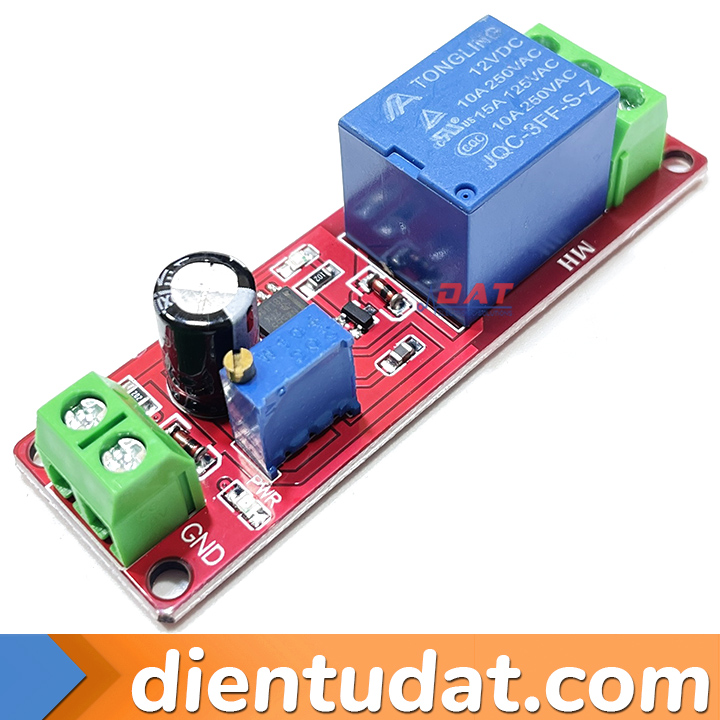

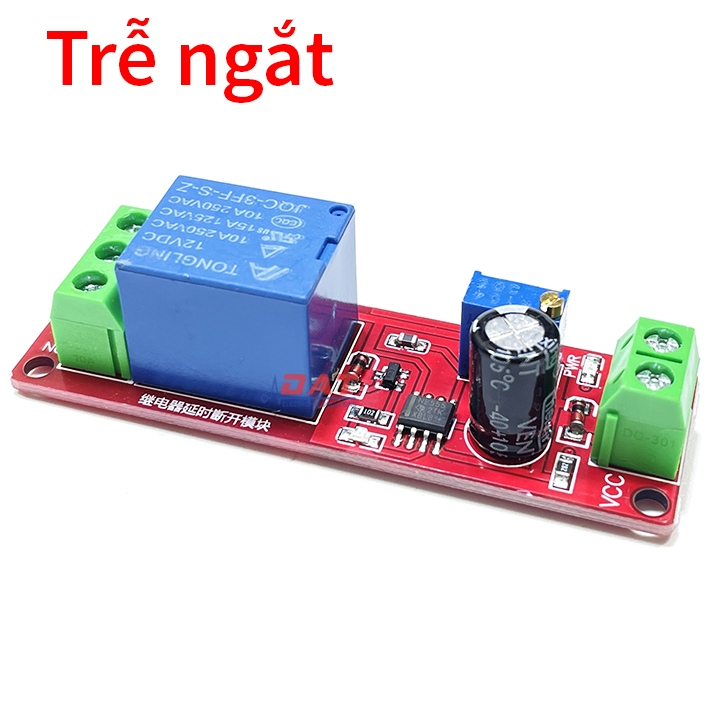

Mạch Tạo Trễ Ngắt Relay 12V 1-10s là mạch relay trễ ic 555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp. Mạch tạo trễ 12V sử dụng nguồn cấp nuôi mạch là điện áp 12VDC nhưng ngõ ra của mạch là 3 chân của relay: chân chung(COM), thường đóng(NC), thường mở(NO) có thể điều khiển được điện DC hoặc AC tối đa điện áp 250VAC.
Khi được cấp nguồn mạch sẽ đóng relay ngay lập tức, sau thời gian trễ cài đặt mạch sẽ ngắt relay và mạch chỉ hoạt động lại khi khởi động lại nguồn điện.
Ví dụ: Điện dung 100uF, điện trở 100K. T = 1,1 * 100000 * 0.0001 = 11 giây
Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
Ví dụ: Bạn cần tạo thời gian trễ 30 giây sau khi cấp nguồn, với giá trị tụ điện có sẵn trên mạch là 100uF, từ công thức trên tính được giá trị điện trở R= 272.727,2727...ohm, mình sẽ chọn giá trị điện trở gần nhất với thông số tính được là 270K. Tháo biến trở trên mạch ra sau đó gắn điện trở 270K vào chân số 1 và chân số 2 của biến trở theo hướng từ ngõ vào sang ngõ ra.
Bạn có thể tham khảo thêm một số mạch tạo thời gian trễ khác tại đây:
