Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN

Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN

Mã sản phẩm: DAT5335

Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN

84.000₫

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản cho độ phản hồi nhanh.

Ngõ ra cảm biến dạng NPN khi không có vật cản ngõ ra ở mức cao, khi có vật cản ngõ ra ở mức thấp.

Ngoài ra, cảm biến có thể chỉnh khoảng cách nhận mong muốn thông qua biến trở được tích hợp trên mạch.

Thông số kỹ thuật Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN

Nguồn điện cung cấp: DC6~36V
Khoảng cách phát hiện: 1~10cm.
Có thể điều chỉnh khoảng cách qua biến trở.
Dòng kích ngõ ra: 300mA.
Ngõ ra dạng NPN
Chất liệu sản phẩm: nhựa.
Có Led hiển thị ngõ ra màu đỏ.
Kích thước: 70 x 24mm

Sơ đồ chân Cảm biến vật cản hồng ngoại

Màu nâu: VCC, nguồn dương.
Màu xanh dương: GND, nguồn âm 0VDC
Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.

Những câu hỏi thường gặp:

1. Cảm biến này có dễ bị nhiễu tín hiệu không?

Trả lời: Cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt nên sẽ cho khả năng chống nhiễu tốt kể cả ở điều kiện ánh sáng ngoài trời.

2. Nếu cấp điện áp hoạt động ngoài ngưỡng cho phép của nhà sản xuất (DC6~36V) thì cảm biến có hỏng không?

Trả lời: Tùy trường hợp sẽ gây hỏng cảm biến. Ví dụ : cấp điện áp dưới 6V thì lúc này ngưỡng áp vẫn chưa đủ cho cảm biến hoạt động nên sẽ không gây hỏng. Ngược lại nếu điện áp trên 36V thì khả năng sau khi cấp nguồn sẽ làm hỏng cảm biến ngay lập tức do quá điện áp mà các linh kiện bên trong có thể chịu được. Dấu hiệu nhận biết cảm biến bị hỏng đó là đèn LED báo phía sau sẽ không sáng mặc dù có nhận được vật cản.

3. Sản phẩm này độ bền như thế nào và có chống nước được không?

Trả lời: Nhà sản xuất thiết kế vỏ cảm biến bằng nhựa ABS để hạn chế việc va đập và được phủ keo kháng nước bên trong đạt IP67 nên quý khách có thể an tâm sử dụng ở môi trường bụi hoặc ẩm ướt. Tuy nhiên nhà sản xuất vẫn khuyến cáo hạn chế việc đặt cảm biến ở môi trường nước quá lâu để đảm bảo độ bền cảm biến được lâu hơn.

4. Cảm biến hồng ngoại có thể ứng dụng cho những chức năng gì?

Trả lời: Cảm biến có thể kết hợp với các Module kích relay hoặc Module relay tạo trễ để làm ứng dụng cho nhà thông minh, bộ phát âm thanh khi có người qua lại, kích còi báo động khi có trộm, bộ đếm sản phẩm trong nhà máy, bộ rửa tay tự động, xả nước tự động cho nhà vệ sinh,..vv

5. Sản phẩm này có góc quét và nguyên lý hoạt động như thế nào?

Trả lời: Ở đầu cảm biến sẽ có 2 mắt LED, 1 mắt LED chủ động và 1 mắt LED thụ động. Khi cấp nguồn, cảm biến sẽ phát ra 1 tia hồng ngoại theo đường thẳng cùng hướng với mắt cảm biến có góc khuếch tán 3~5 độ. Khi phát hiện ra vật thể có nhiệt độ trên 35 độ C thì sẽ phát ra bức xạ hồng ngoại.

Mắt LED chủ động sẽ phát ra tia sóng hồng ngoại, khi gặp vật cản tia hồng ngoại bật ngược lại và đi vào mắt LED thụ động sau đó xuất sang dây tín hiệu.

Video hướng dẫn sử dụng:

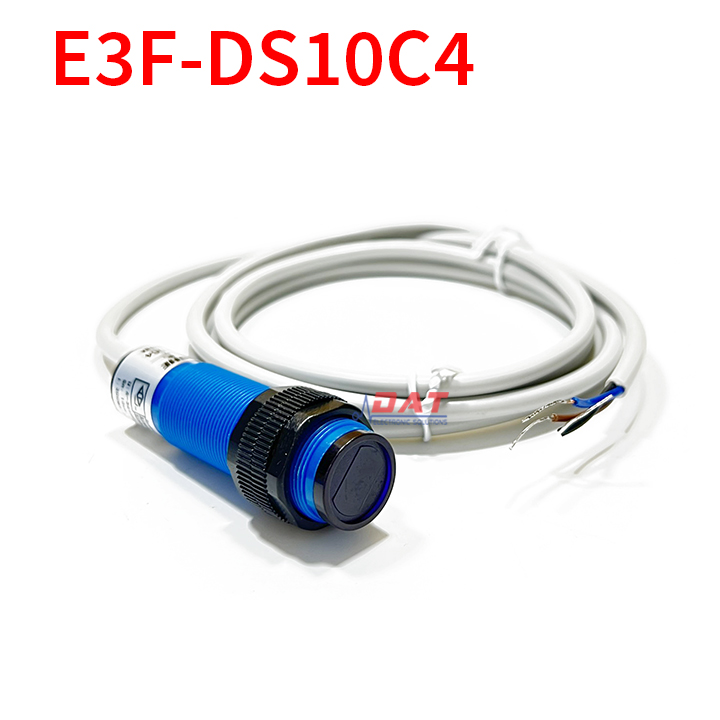

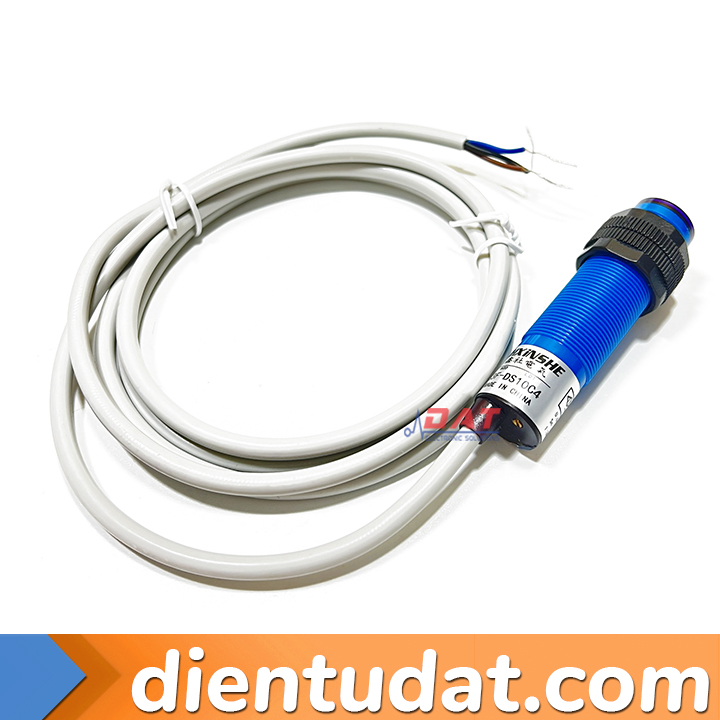

Hình ảnh sản phẩm Cảm Biến Tiệm Cận Hồng Ngoại E3F-DS10C4 10cm NPN
